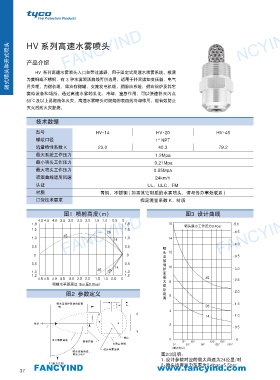

FANCYIND 闭式喷头和开式喷头 HV 系列高速水雾喷头 FANCYIND
FANCYIND
产品介绍
HV 系列高速水雾喷头入口自带过滤器，用于固定式高速水喷雾系统。板质
为黄铜或不锈钢，有 3 种水雾喷洒曲线可供选用。适用于扑灭诸如变压器，电气
开关柜，内燃机组，柴油存储罐，交流发电机组，润滑油系统，燃油锅炉及其它
类似设备和场所。通过高速水雾的乳化，冷却，窒息作用，可以快速扑灭闪点
60℃及以上易燃液体火灾。高速水雾喷头对燃烧物表面的冷却作用，能有效防止
灭火后的火灾复燃。
技术数据
型号 HV-14 HV-20 HV-45
螺纹口径 1" NPT
流量特性系数 K 23.0 40.3 79.2
最大系统工作压力 1.2Mpa
最小喷头工作压力 0.21Mpa
最大喷头工作压力 0.55Mpa
喷洒曲线适用风速 24km/h
认证 UL、ULC、FM
材质 青铜，不锈钢 ( 如需其它材质的水雾喷头，请与各办事处联系 )
订货技术要求 指定流量系数 K，材质
图1 喷射高度(m) 1.8 16 图3 设计曲线 -5.0
4.8 4.5 4.0 3.5 3.0 2.5 2.0 1.5 1.0 0.5 0
FANCYIND
FANCYIND 1.5 45 26 14 1.5 喷 14 喷头最小工作压力3.4bar - 4.5
FANCYIND
1.8
1.0
1.0
- 4.0
0.5
0.5
头 12
0
0
至
被 - 3.5
0.5 0.5 保
45 14 护 10 - 3.0
1.0 26 1.0 面
1.2 1.2
4.8 4.5 4.0 3.5 3.0 2.5 2.0 1.5 1.0 0.5 0 最 45 - 2.5
喷射水平距离(2.1bar至5.5bar) 大 8
建
议 - 2.0
图2 参数定义 距 6
离
s
喷头至保护面轴向距离 s _ - 1.5
2 26
4
s _ 14 - 1.0
2
s
喷头 2
- 0.5
轴心
设计喷雾曲线 0 - 0
被保护面 15° 60° 120° 150°
全喷雾曲线 0° 30° 90° 135° 180°
(重力方向)
设计喷雾面积
喷头安装角度，
图示为90° 图2/3说明：
1-设计参数对应的最大风速为24公里/时
0°(重力方向)
FANCYIND www.fancyind.com
2-喷头适用压力范围为2.1bar~5.5bar
