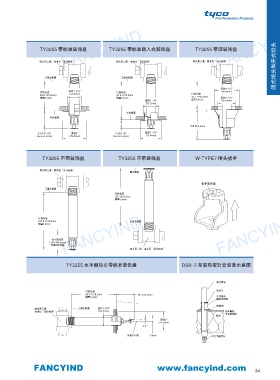

FANCYIND 喷头用三通，要求见“设计标准” TY3255 带标准嵌入式装饰盘 喷头用三通，要求见“设计标准”
TY3255 带深装饰盘
TY3255 带标准装饰盘
喷头用三通，要求见“设计标准”
三通安装面 三通安装面 闭式喷头和开式喷头
直径3-1/2”
直径1-3/4” (88.9mm)
订货长度 (44.5mm) 订货长度
69.8-1219.2mm 95.3-1219.2mm 订货长度
12.7-1168.4mm
增量6.4mm 增量6.4mm 直径2-1/2”
直径2-1/4” 增量6.4mm (63.5mm)
(57.2mm)
天花板面
天花板面
108.0±3.2mm
2-3/16±1/8” 直径3” 1-3/8±1/8” 直径2-7/8”
(55.6±3.2mm) (76.2mm) (34.9±3.2mm) (73.0mm)
TY3255 不带装饰盘 TY3255 不带装饰盘 W-TYPE7 喷头扳手
喷头用三通，要求见“设计标准”
溅水盘顶
扳手咬合面
三通安装面
订货长度
127-1219.2mm
增量6.4mm
订货长度 三通安装面
FANCYIND
FANCYIND 1-3/4” (44.5mm) 喷头用三通，要求见“设计标准” FANCYIND
127.0-1219.2mm
增量6.4mm
最小的长度
导流到天花板
TY3355 水平侧喷头带标准装饰盘 DSB-2 系隔热密封套安装示意图
喷头接管
订货长度 尼龙带
63.5-1219.2mm 101.6±3.2mm
增量6.4mm 干式喷头
隔热密封套
密封剂
喷头用三通， 三通安装面 直径1-3/4”
(44.5mm)
要求见“设计标准” 冷库隔热
天花板结构
粘合
直径3”
(76.2mm)
3.5°
水流中心线 7.9mm 干式下垂喷头
