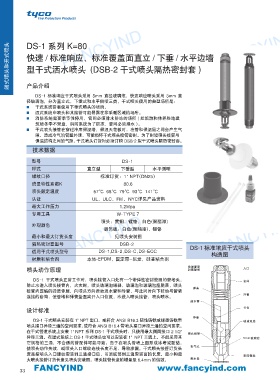

FANCYIND 闭式喷头和开式喷头 DS-1 系列 K=80 FANCYIND
FANCYIND

快速 / 标准响应、标准覆盖面直立 / 下垂 / 水平边墙

型干式洒水喷头 (DSB-2 干式喷头隔热密封套 )

产品介绍

DS-1 标准响应干式喷头采用 5mm 直径玻璃泡，快速响应喷头采用 3mm 直
径玻璃泡，分为直立式、下垂式和水平侧喷三类，干式喷头使用的典型场所是：
■ 干式系统需要使用下垂式喷头的场所。
■ 湿式系统中喷头和其接管可能暴露在非采暖区域的场所。
■ 消防系统需要季节性停用，管网必须排水防冻的场所 ( 如旅游和休养胜地建
筑物冬季不营业，消防系统为了防冻，管网必须排水 )。
■ 干式喷头接管在穿过冷库保温墙、保温天花板时，在管和保温层之间会产生气
隙，造成冷气沿管壁外泄，可能损坏干式喷头接管密封。为了封堵喷头接管与
保温结构之间的气隙，干式喷头订货时必须订购 DSB-2 型干式喷头隔热密封套。
技术数据

型号 DS-1
样式 直立型 下垂型 水平侧喷
螺纹口径 标准订货：1" NPT(DN25)
流量特性系数K 80.6
喷头额定温度 57° C 68° C 79° C 93° C 141° C
认证 UL、ULC、FM、NYC详见产品资料
最大工作压力 1.2Mpa
专用工具 W-TYPE 7
FANCYIND
FANCYIND 外观颜色 FANCYIND DS-1 标准响应干式喷头
喷头：黄铜，镀铬，白色(聚酯漆)
装饰板：白色(聚酯漆)，镀铬
最小和最大订货长度 见喷头安装图
隔热密封套型号 DSB-2
适用干式喷头型号 DS-1,DS-2,DS-C,DS-ECC
材质和粘合剂 本体-EPDM，固定带-尼龙，硅荃粘合剂 构造图
带弹簧密
喷头动作原理 封圈管堵 入口

DS-1 干式喷头正常工作时，喷头接管入口处有一个带弹性密封垫圈的管堵头， 套筒
防止水进入喷头接管内，火灾时，喷头玻璃泡爆裂，玻璃泡和玻璃泡座脱落，喷头
弹簧
接管内压缩的弹簧伸展，向喷头方向推动通水管和导管，与此同时向下拉动与管堵
外管
连接的套筒，使管堵和弹簧垫圈离开入口位置，水进入喷头接管，喷头喷水。
通水管
设计标准 卡件
导管
DS-1 干式喷头安装在 1” NPT 出口，或符合 ANSI B16.3 韧性铸铁或球墨铸铁带 玻璃泡座
喷头接口异径三通的空间要求，或符合 ANSI B16.4 带喷头接口异径三通的空间要求。
在干式管道系统上安装 1” NPT 系列 DS-1 干式喷头时，只使用最大侧面接口 2 1/2”
喷头框架
异径三通。在湿式系统上 DS-1 干式喷头也可以安装在 1” NPT 三通上。不能采用其 5mm玻璃泡
它规格的三通，不合适的管配件可能导致：由于在喷头管堵上面形成冰堵或黏结，
排气孔
使喷头动作失效，或喷头入口螺纹连接长度不足，导致渗漏。干式喷头接管订货长
度是指喷头入口螺纹安装到三通接口后，吊顶底部到三通安装面的长度。最小和最
紧固螺丝
大喷头接管订货长度见喷头安装图。喷头接管长度的增量是 6.4mm 的倍数。 溅水盘
