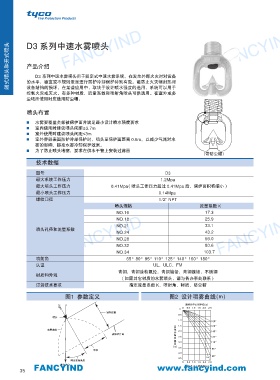

FANCYIND 闭式喷头和开式喷头 D3 系列中速水雾喷头 FANCYIND
产品介绍
D3 系列中速水雾喷头用于固定式中速水雾系统。在发生外部火灾时对设备
的水平，垂直或不规则表面进行防护冷却保护特别有效。能防止火灾辐射热对
设备结构的损坏。在某些应用中，取决于设计喷水强度的选用，系统可以用于
控制火灾或灭火。有多种材质，流量系数和喷射角喷头可供选用。在室外或多
尘场所使用时应选用防尘帽。
喷头布置
■ 水雾要覆盖全部被保护面并满足最小设计喷水强度要求
■ 室内使用时建议喷头间距≤3.7m
■ 室外使用时建议喷头间距≤3m
■ 室外容器表面防护冷却保护时，喷头至保护面距离 0.6m，以减少气流对水
雾的影响，提高水雾冷却保护效果。
■ 为了防止喷头堵塞，要求在供水干管上安装过滤器
(带防尘帽)
技术数据
型号 D3
最大系统工作压力 1.2Mpa
最大喷头工作压力 0.41Mpa( 喷头工作压力超过 0.41Mpa 后，保护面积将缩小 )
最小喷头工作压力 0.14Mpa
螺纹口径 1/2" NPT
喷头规格 流量系数 K
NO.16 17.3
25.9
NO.18
FANCYIND
FANCYIND 喷头孔径和流量系数 NO.21 33.1 FANCYIND
43.2
NO.24
59.0
NO.28
80.6
NO.32
65° 80° 95° 110° 125° 140° 160° 180°
喷射角 NO.34 103.7
认证 UL、ULC、FM
青铜，青铜涂特氟纶，青铜镀铅，青铜镀铬，不锈钢
材质和外观
( 如需其它材质的水雾喷头，请与各办事处联系 )
订货技术要求 指定流量系数 K，喷射角，材质，防尘帽
图1 参数定义 图2 设计喷雾曲线(m)
至喷头中心线半径(m)
0 0 0.5 1.0 1.5 2.0 2.5
轴向距离
0.5
喷头
1.0 180°
1.5 160°
至
喷雾曲线 喷 2.0 140°
头
被保护片面
轴 2.5 125°
向
距 3.0 110°
离
(m) 3.5
半径 95°
4.0
80°
4.5 65°
喷头安装角度 0 0.5 1.0 1.5 2.0 2.5
FANCYIND www.fancyind.com
重力方向
至喷头中心线半径(m)
