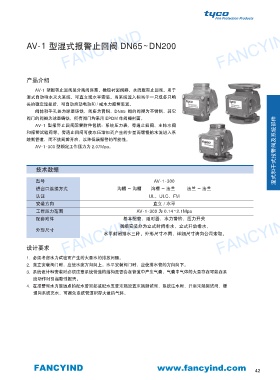

FANCYIND AV-1 型湿式报警止回阀 DN65~DN200 FANCYIND
产品介绍
AV-1 型报警止回阀是分离阀座圈，橡胶衬面阀瓣，水流报警止回阀。用于
湿式自动喷水灭火系统，可直立或水平安装。当系统流入相当于一只或多只喷
头的稳定流量后，可自动启动电动和 / 或水力报警装置。
阀体和手孔盖为球墨铸铁，阀座为青铜，DN65 阀的阀瓣为不锈钢，其它
阀门的阀瓣为球墨铸铁，所有阀门均采用 EPDM 作阀瓣衬面。
湿式和干式报警阀及系统部件
AV-1 型报警止回阀配管附件包括：系统压力表、旁通止回阀、主排水阀
和报警试验阀等。旁通止回阀可使水压增加而产生的少量而缓慢的水流进入系
统侧管道，而不使阀瓣开启，以降低误报警的可能性。
AV-1-300 型额定工作压力为 2.07Mpa。
技术数据
型号 AV-1-300
进出口连接方式 沟槽- 沟槽 沟槽- 法兰 法兰- 法兰
认证 UL、ULC、FM
安装方向 直立 / 水平
AV-1-300 为 0.14~2.1Mpa
工作压力范围 基本配管，延时器，水力警铃，压力开关
配套附件
FANCYIND 设计要求 FANCYIND FANCYIND
阀组安装分为立式封闭排水，立式开放排水，
外形尺寸
水平封闭排水三种，外形尺寸不同，详细尺寸请向公司索取。
1. 必须考虑水力试验而产生的大量水的排放问题。
2. 直立安装阀门时，应使水流方向向上。水平安装阀门时，应使排水管的方向向下。
3. 系统设计和安装时必须注意系统管道的结构是否会在管道中产生气囊，气囊中气体的大量存在可能在系
统动作时引起歇性报警。
4. 在报警阀水力最远点的配水管顶部或配水支管末端设置末端测试阀，系统注水时，开启末端测试阀，缓
慢向系统充水，可避免系统管道积存大量的气体。
