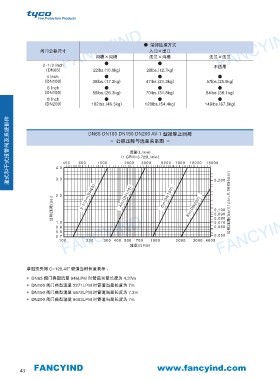

FANCYIND 阀门公称尺寸 沟槽×沟槽 ● 端部连接方式 法兰×法兰
FANCYIND
入口×出口
法兰×沟槽
●
●
2-1/2 Inch
(DN65)
4 Inch 22lbs.(10.0kg) 28lbs.(12.7kg) 不适用
●
●
●
(DN100) 38lbs.(17.2kg) 47lbs.(21.3kg) 57lbs.(25.9kg)
6 Inch ● ● ●
(DN150) 58lbs.(26.3kg) 70lbs.(31.8kg) 84lbs.(38.1kg)
8 Inch ● ● ●
(DN200) 102lbs.(46.3kg) 120lbs.(54.4kg) 149lbs.(67.6kg)
湿式和干式报警阀及系统部件 4.0 400 600 1000 2000 3000 5000 7000 10000 15000
DN65 DN100 DN150 DN200 AV-1 型报警止回阀
- 公称压降与流量关系图 -
流量( L/min)
(1 GPM = 3.785L/min )
3.0
2.0 2-1/2in(DN65) 4in(DN100) 6in(DN150) 0,200
公称压降(psi) 1.0 8in(DN200) 0,100 公称压降(bar)(1psi=0.06895bar)
0,090
0,080
FANCYIND
FANCYIND 0.9 FANCYIND 0,060
0,070
0.8
0,050
0.7
100 200 300 400 500 700 1000 2000 3000 4000
流量( GPM )
摩阻损失用 C=120,40 管道当时长度表示 :
#
● DN65 阀门典型流量 946LPM 时管道当量长度为 4.27m
● DN100 阀门典型流量 2271LPM 时管道当量长度为 7m
● DN150 阀门典型流量 5678LPM 时管道当量长度为 7.3m
● DN200 阀门典型流量 9463LPM 时管道当量长度为 7m
