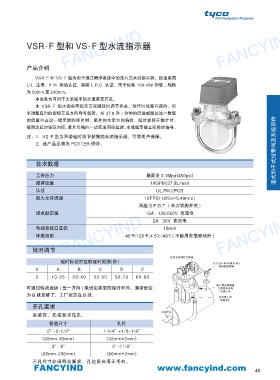

FANCYIND VSR-F 型和 VS-F 型水流指示器 FANCYIND
产品介绍
VSR-F 和 VS-F 型为用于湿式喷淋系统中的浆片式水流指示器，经由美国
U.L. 注册，F.M. 检验认证，英国 L.P.C. 认证，用于标准 10#-40# 钢管，规格
为 50mm 至 200mm。
本设备也可用于大系统中的分流装置开关。
本 VSR-F 型水指含两组单刀双掷延时调节开关，动作时间是可调的，用
于调整延时的旋钮正反方向均可旋转。当 37.8 升 / 分钟的流量或超过这一数值
湿式和干式报警阀及系统部件
的流量冲击这一指示器的浆片时，浆片向水流方向偏转，延时器即开始计时，
等到达延时设定时间，浆片仍偏向一边无法回原位时，水流指示器立即输出信号。
注：1. VS-F 型为不带延时调节装置的水流指示器，可供用户选择。
2. 此产品品牌为 POTTER 保特。
技术数据
工作压力 最高至 3.1Mpa(450psi)
报警流量 10GPM(37.8L/min)
认证 UL,FM,LPCB
最大允许流速 18FPS(18ft/s=5.49m/s)
两组 S.P.D.T ( 单刀双掷开关 )
接点额定值 15A 125/250V 交流电
FANCYIND
FANCYIND 电线管接口直径 40°F/120°F,4.5℃/49℃( 不能用在危险场所 ) FANCYIND
2A 30V 直流电
15mm
环境限制
延时调节
切勿长时间打开顶盖
延时标记对应的延时范围(秒) 以7公斤-米(50英尺-磅)
扭矩旋紧螺母
0 A B C D E
0 10-25 20-40 35-55 50-70 60-90
装入管道使鞍座
可通过转动旋钮 ( 任一方向 ) 来设定需要的延时时间。通常设定 上的箭头指向
水流方向
为 B 就足够了，工厂设定在 B 处。
以逆流方向
卷起浆片
开孔要求
水流方向
安装前，先按要求钻孔：
管道尺寸 孔径
2” -2-1/2” 1-1/4” +1/8-1/6”
(50mm-65mm) (33mm±2mm)
3” -8” 2” ±1/8”
(80mm-200mm) (50mm±2mm)
开孔尺寸必须符合要求，孔边应光滑无毛刺。
