FANCYIND FANCYIND 公称尺寸 ,in(mm) FANCYIND

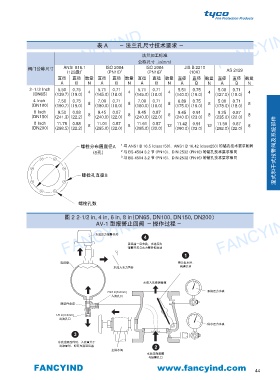

表 A - 法兰孔尺寸技术要求 -
法兰加工标准

ANSI B16.1
阀门公称尺寸
(PN16)
(PN10)
(10K)
3
(125级) 1 ISO 2084 ISO 2084 JIS B 2210 AS 2129
2
直径 直径 数量 直径 直径 数量 直径 直径 数量 直径 直径 数量 直径 直径 数量
A B N A B N A B N A B N A B N
2-1/2 Inch 5.50 0.75 5.71 0.71 5.71 0.71 5.51 0.75 5.00 0.71
(DN65) (139.7) (19.0) 4 (145.0) (18.0) 4 (145.0) (18.0) 4 (140.0) (19.0) 4 (127.0) (18.0) 4
4 Inch 7.50 0.75 7.09 0.71 7.09 0.71 6.89 0.75 5.00 0.71
(DN100) (190.7) (19.0) 8 (180.0) (18.0) 8 (180.0) (18.0) 8 (175.0) (19.0) 8 (178.0) (18.0) 8
6 Inch 9.50 0.88 9.45 0.87 9.45 0.87 9.45 0.91 9.25 0.87
(DN150) (241.3) (22.2) 8 (240.0) (22.0) 8 (240.0) (22.0) 8 (240.0) (23.0) 8 (235.0) (22.0) 8
湿式和干式报警阀及系统部件
8 Inch 11.75 0.88 11.01 0.87 11.61 0.87 11.42 0.91 11.50 0.87
(DN200) (298.5) (22.2) 8 (295.0) (22.0) 8 (295.0) (22.0) 12 (290.0) (23.0) 12 (292.0) (22.0) 8

螺栓分布圆直径A 1 与 ANS1 B 16.5 (class150)、ANS1 B 16.42 (class250) 的钻孔技术要求相同
(8孔) 2 与 BS 4504 3.2 节 (PN10)、DIN 2532 (PN10) 的钻孔技术要求相同
3 与 BS 4504 3.2 节 (PN16)、DIN 2532 (PN16) 的钻孔技术要求相同

螺栓孔直径B

螺栓孔数

图 2 2-1/2 in, 4 in, 6 in, 8 in(DN65, DN100, DN150, DN200)
FANCYIND FANCYIND FANCYIND
AV-1 型报警止回阀 - 操作过程 -

水流压力报警开关
延迟器一旦充满，水流压力
报警开关与水力警铃即启动

延迟器 喷头出水后,
水流入水力警铃 阀瓣开启

水流入系统侧管道
7/32 in(5.6mm) 系统压力水表
入流孔口
限流件总成

1/8 in(3.2mm)
出流孔口
供水压力水表

水流过限流件时，入流量大于
出流量时，即可充满延迟器
主排水阀
水流过阀座槽
与报警孔口
