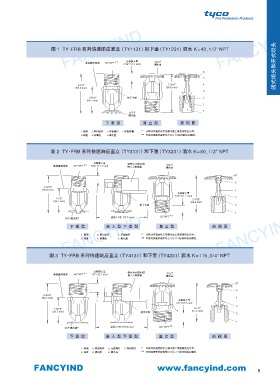

FANCYIND 图 1 TY-FRB 系列快速响应直立 (TY1131) 和下垂 (TY1231) 洒水 K=40,1/2” NPT
FANCYIND

公称旋入量
SSU
★
★★
1/2” NPT
装饰盘固定面
7/16” (11.1 mm)
溅水盘
6 闭式喷头和开式喷头
5
2-1/4” 2-3/16” 4
(57.2 mm) (55.6 mm)
2
1-9/16” 扳手平面 3
(39.7 mm)
1
7
SSP ★
溅水盘
下垂 型 直立 型 剖视 图
1.框架 3.密封组件 5.压紧螺钉 7.弹射弹簧 ★ 公称动作温度标示在溅水盘上或框架的空口旁。
2.球座 4.玻璃泡 6.溅水盘 ★★ 可按特殊要求提供符合ISO 7/1标准的接头螺纹。
图 2 TY-FRB 系列快速响应直立 (TY3131) 和下垂 (TY3231) 洒水 K=80,1/2” NPT

公称旋入量 标号为10或20的
SSU
装饰盘固定面 1/2” NPT ★★ 7/16” (11.1 mm) 嵌入式装饰盘 溅水盘 ★
6 ★
5
2-3/16”
(55.6 mm) 4
公称旋入量
7/16” (11.1 mm)
1-1/2” 2-3/16” 2
(38.1 mm) (55.6 mm)
扳手平面 3
1
直径2-7/8” (73.0 mm) 1/2” NPT ★★
SSP 溅水盘 ★ 嵌入型下垂 型 直立 型 剖视 图
FANCYIND FANCYIND ★ 公称动作温度标示在溅水盘上或框架的空口旁。 FANCYIND
下垂 型
1. 框架 3. 密封组件 5. 压紧螺钉
2. 球座 4. 玻璃泡 6. 溅水盘
★★ 可按特殊要求提供符合 ISO 7/1 标准的接头螺纹。

图 3 TY-FRB 系列快速响应直立 (TY4131) 和下垂 (TY4231) 洒水 K=115,3/4” NPT

公称旋入量 标号为30或40的
SSU
装饰盘固定面 3/4” NPT ★★ 1/2” (12.7 mm) 嵌入式装饰盘 溅水盘 ★
6 ★
5
2-5/16”
(58.7 mm) 4
公称旋入量
1/2” (12.7 mm)
2
1-9/16” 2-1/4”
(39.7 mm) 7 (57.2 mm)
扳手平面
3
1
直径2-7/8” (73.0 mm) 3/4” NPT ★★
SSP 溅水盘 ★
下垂 型 嵌入型下垂 型 直立 型 剖视 图
1. 框架 3. 密封组件 5. 压紧螺钉 7. 弹射弹簧 ★ 公称动作温度标示在溅水盘上或框架的空口旁。
2. 球座 4. 玻璃泡 6. 溅水盘 ★★ 可按特殊要求提供符合 ISO 7/1 标准的接头螺纹。
