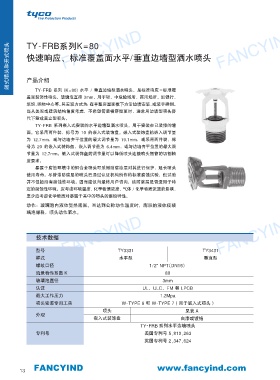

FANCYIND 闭式喷头和开式喷头 TY-FRB系列K=80 FANCYIND
FANCYIND
快速响应、标准覆盖面水平/垂直边墙型洒水喷头
产品介绍
TY-FRB 系列 (K=80) 水平 / 垂直边墙型洒水喷头，是标准响应－标准覆
盖面装饰性喷头，玻璃泡直径 3mm，用于轻、中危险场所、商用场所，如银行、
旅馆、购物中心等。其安装方式为：在平整房屋面板下方沿边墙安装，或装于梁侧。
当从美观或建筑结构角度考虑，不希望管道横穿屋顶时，通常用边墙型喷头替
代下垂或直立型喷头。
TY-FRB 系列嵌入式安装的水平边墙型洒水喷头，用于安装在已装修的墙
面。它采用两件装、标号为 10 的嵌入式装饰盘。嵌入式装饰盘的嵌入调节量
为 12.7mm，或与边墙齐平位置的最大调节量为 19.1mm，或采用两件装、标
号为 20 的嵌入式装饰盘，嵌入调节量为 6.4mm，或与边墙齐平位置的最大调
节量为 12.7mm。嵌入式装饰盘的调节量可以降低喷头连接喷头短管的切割精
度要求。
暴露于腐蚀环境中的铜合金喷头可采用防腐涂层对其进行保护，延长喷头
使用寿命。尽管带防腐层的喷头已通过认证机构所作的标准腐蚀试验，但试验
并不包括所有腐蚀性环境。因而建议向最终用户咨询，该防腐层是否适用于特
定的腐蚀性环境。应考虑环境温度、化学物质浓度、气体 / 化学物质流速的影响，
至少应考虑化学物质对暴露于其中的喷头的腐蚀特性。
动作：玻璃泡内液体受热膨胀。当达到公称动作温度时，膨胀的液体使玻
璃泡爆裂，喷头动作洒水。
FANCYIND 技术数据 FANCYIND FANCYIND
型号
水平型
垂直型
样式 TY3331 TY3431
螺纹口径 1/2" NPT(DN15)
流量特性系数 K 80
玻璃泡直径 3mm
认证 UL、ULC、FM 和 LPCB
最大工作压力 1.2Mpa
喷头安装专用工具 W-TYPE 6 和 W-TYPE 7 ( 用于嵌入式喷头 )
喷头 见表 A
外观
嵌入式装饰盘 白漆或镀铬
TY-FRB 系列水平边墙喷头
专利号 美国专利号 5,810,263
英国专利号 2,347,624
FANCYIND www.fancyind.com
13
