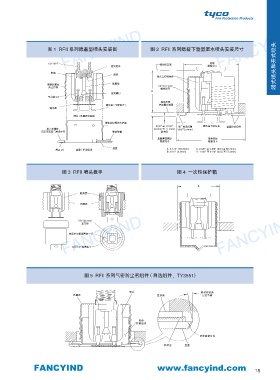

FANCYIND 图 1 RFII 系列隐蔽型喷头安装图 图 2 RFII 系列隐蔽下垂型洒水喷头安装尺寸
孔径
1/2” NPT
框架 密封组件 喷头接口面 数据见 C 闭式喷头和开式喷头
顶座
喷头支撑杯组件
带辊轧螺纹 玻璃泡 1/2” (12.7 mm)
的支撑杯 螺纹调节
D
压紧螺钉
导向销 (2)
屋顶平面，
溅水盘 ( 下降位置 ) 护架圈安装面
溅水盘
喷头 / 支撑杯安装图
带波纹状螺纹的护架
3/16 至 11/16 ★ 出厂预设间隙 溅水盘下落位置 盖盘护架组件
★
旋入支撑杯， (4.8mm 至 17.5mm) 3/32 (2.4mm)
★
直至安装面与屋顶平齐 弹射弹簧 参考值
盖盘侧视深度 盖盘直径
数据见 B 数据见 A
盖盘 A: 3-1/4” (82.6mm) C: 2-3/8” 至 3-5/8” (60.3 至 66.7mm)
焊点 (3) 盖盘 / 护架组架
B: 3/16” (4.8mm) D: 1-3/4” 至 2-1/4” (44.5 至 57.2mm)
图 3 RFII 喷头扳手 图 4 一次性保护帽
孔
框架臂
支撑杯
FANCYIND FANCYIND FANCYIND
7/8” (23 mm)
正方形
使箭头与框架臂在一行
可用 1/2” 套筒扳手
图 5 RFII 系列气密防尘密组件 ( 自选组件，TY3551)
喷头 密封件斜角
支撑杯 屋顶面 定位示意
盖盘
护架组件
洁净室密封件
护架边 盖盘
