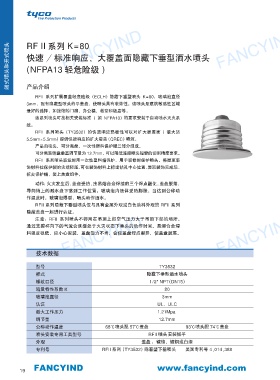

FANCYIND 闭式喷头和开式喷头 RF II 系列 K=80 FANCYIND
FANCYIND
快速 / 标准响应、大覆盖面隐藏下垂型洒水喷头
(NFPA13 轻危险级 )
产品介绍
RFII 系列扩展覆盖轻危险级 (ECLH) 隐蔽下垂型喷头 K=80，玻璃泡直径
3mm，配有隐蔽型喷头的平盖盘，使喷头具有装饰性。该喷头是建筑敏感性区域
最好的选择，如旅馆的门廊、办公楼、教堂和饭店等。
该系列喷头可按相关安装标准 ( 如 NFPA13) 的要求安装于自动喷水灭火系
统。
RFII 系列喷头 (TY3532) 的快速响应热敏性可以对扩大覆盖面 ( 最大达
5.5mm×5.5mm) 提供快速响应的扩大覆盖 (QREC) 喷洒。
产品由喷头，可分离盘，一次性塑料保护帽三部分组成。
可分离装饰盘垂直调节量为 12.7mm，可以降低连接喷头短管的切割精度要求。
RFII 系列喷头装运时用一次性塑料帽保护，用于装修时保护喷头。将屋顶装
饰材料往保护帽的尖端轻压，可在装饰材料上标出钻孔中心位置，屋顶装饰完成后，
拆去保护帽，装上盖盘组件。
动作：火灾发生后，盖盘受热，由易熔合金焊接的三个焊点融化，盖盘脱落，
导向销上的溅水盘下落到工作位置。玻璃泡内液体受热膨胀。当达到公称动
作温度时，玻璃泡爆裂，喷头动作洒水。
RFII 系列隐蔽下垂型喷头仅与具有金属外观或白色涂料外观的 RFII 系列
隐蔽盖盘一起进行认证。
注意：RFII 系列喷头不得用在吊顶上部空气压力大于吊顶下部的场所。
FANCYIND 通过支撑杯向下的气流会延缓处于火灾状态下垂头的动作时间。易熔合金焊 FANCYIND
FANCYIND
料强度很低，应小心安装，盖盘受力不当，会使盖盘焊点裂开，使盖盘脱落。
技术数据
型号 TY3532
样式 隐蔽下垂型洒水喷头
螺纹口径 1/2" NPT(DN15)
流量特性系数 K 80
玻璃泡直径 3mm
认证 UL、ULC
最大工作压力 1.21Mpa
调节量 12.7mm
公称动作温度 68℃喷头配 57℃盖盘 93℃喷头配 74℃盖盘
喷头安装专用工具型号 RFII 喷头安装扳手
外观 盖盘 : 镀铬、镀铜或白漆
专利号 RFII 系列 (TY3532) 隐蔽型下垂喷头 美国专利号 4,014,388
