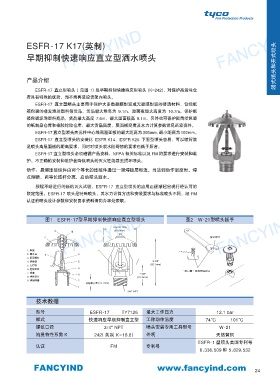

FANCYIND ESFR-17 K17(英制) FANCYIND
早期抑制快速响应直立型洒水喷头
产品介绍 闭式喷头和开式喷头
ESFR-17 直立型喷头 ( 见图 1) 是早期抑制快速响应型喷头 (K=242)，对保护高货垛仓
库具有特殊的优势，而不需再装设货架内喷头。
ESFR-17 直立型喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括纸
箱包装的非发泡类塑料等货品，货品最大堆高为 9.1m，屋面板最大高度为 10.7m。保护纸
箱包装发泡塑料商品，货品最大高度 7.6m，最大屋面板高 9.1m。另外也可保护圆筒状包装
的纸制品仓库和橡胶轮胎仓库，最大货品高度、屋面板高度及水力计算参数详见函索资料。
ESFR-17 直立型喷头热元件中心线离屋面板的最大距离为 305mm，最小距离为 102mm。
ESFR-17 直立型喷头的安装比 ESFR K14、ESFR K25 下垂型喷头容易，可以较好满
足喷头离屋面板的距离要求，同时对喷头喷水阻碍物的要求也低于后者。
ESFR-17 直立型喷头必须遵循产品资料，NFPA 相关标准以及 FM 的要求进行安装和维
护。不正确的安装和维护会降低喷头的灭火性能甚至损坏喷头。
动作：易熔连接组件由两个等长的连接件通过一薄焊接层相连。当达到动作温度时，焊
点熔断，两等长连杆分离，启动喷头洒水。
根据不断进行的新的灭火试验，ESFR-17 直立型喷头的应用正逐渐超出现行经认可的
限定范围。ESFR-17 喷头是特殊喷头，其水力计算方法和安装要求与标准喷头不同，经 FM
认证的喷头设计参数和安装要求资料请向办事处索取。
FANCYIND
FANCYIND
FANCYIND 2 图1 ESFR-17型早期抑制快速响应直立型喷头 图2 W-21型喷头扳手
2-9/16” DIA.
(65.0mm)
3
10
扳手钳口
1. 框架
2. 溅水盘
3. 紧压螺钉 4 5
4. 连接钩 6 3-5/8”
5. 支撑杆 (92.1mm)
6. 连接组件 9 “接口侧”朝向喷头接口
7. 球座 8 1-5/8”
8. 弹性垫片 (41.3mm)
9. 弹射弹簧 7
公称旋入量 (12.7mm)
1
3/4” NPT
技术数据
型号 ESFR-17 TY7126 最大工作压力 12.1 bar
样式 快速响应早期抑制直立型 工称动作温度 74° C 101° C
螺纹口径 3/4" NPT 喷头安装专用工具型号 W-21
流量特性系数 K 242( 英制 K=16.8) 外观 天然黄铜
ESFR-1 型喷头美国专利号
认证 FM 专利号
6,336,509 和 5,829,532
