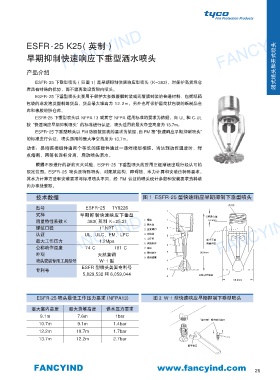

FANCYIND ESFR-25 K25( 英制 ) FANCYIND
FANCYIND
早期抑制快速响应下垂型洒水喷头
产品介绍 闭式喷头和开式喷头
ESFR-25 下垂型喷头 ( 见图 1) 是早期抑制快速响应型喷头 (K=363)，对保护高货垛仓
库具有特殊的优势，而不需再装设货架内喷头。
ESFR-25 下垂型喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括纸箱
包装的非发泡类塑料等货品，货品最大堆高为 12.2m。另外也可保护圆筒状包装的纸制品仓
库和橡胶轮胎仓库。
ESFR-25 下垂型喷头以 NFPA 13 或其它 NFPA 适用标准的要求为依据，由 UL 和 C-UL
按 “快速响应早期抑制喷头” 的标准进行认证，喷头适用的最大净空高度为 13.7m。
ESFR-25 下垂型喷头以 FM 防损数据表的要求为依据，由 FM 按“快速响应早期抑制喷头”
的标准进行认证，喷头适用的最大净空高度为 13.7m。
动作：易熔连接组件由两个等长的连接件通过一薄焊接层相连。当达到动作温度时，焊
点熔断，两等长连杆分离，启动喷头洒水。
根据不断进行的新的灭火试验，ESFR-25 下垂型喷头的应用正逐渐超出现行经认可的
限定范围。ESFR-25 喷头是特殊喷头，对建筑结构、障碍物、水力计算和安装由特殊要求。
其水力计算方法和安装要求与标准喷头不同，经 FM 认证的喷头设计参数和安装要求资料请
向办事处索取。
技术数据 图 1 ESFR-25 型快速响应早期抑制下垂型喷头
型号 ESFR-25 TY9226 1"NTP
1
式样 早期抑制快速响应下垂型 1. 框架 7 公称旋入量
363( 英制 K=25.2)
FANCYIND 螺纹口径 FANCYIND 3. 压紧螺钉 8 9 6 扳手平面 FANCYIND
流量特性系数 K
14.3mm
2. 溅水盘
1” NPT
UL、ULC、FM、LPC
认证
4. 连接钩
5. 支撑杆
1.2Mpa
最大工作压力
6. 连接组件
两侧均有
74 C 101 C
公称动作温度
7. 球座
8. 弹性垫片
外观
天然黄铜
9. 弹射弹簧 5 96.8mm
喷头安装专用工具型号 W-1 型 4
ESFR 型喷头美国专利号
专利号 3
5,829,532 和 6,059,044 2 公称动作温度
50.8mm
ESFR-25 喷头最低工作压力要求 (NFPA13) 图 2 W-1 型快速响应早期抑制下垂型喷头
最大室内高度 最大货堆高度 供水压力要求
9.1m 7.6m 1bar
“接口侧”朝向喷头接口
10.7m 9.1m 1.4bar
12.2m 10.7m 1.7bar
13.7m 12.2m 2.7bar
扳手钳口
