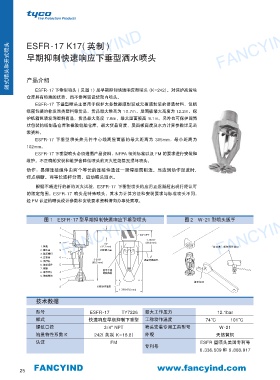

FANCYIND 闭式喷头和开式喷头 ESFR-17 K17( 英制 ) FANCYIND
早期抑制快速响应下垂型洒水喷头
产品介绍
ESFR-17 下垂型喷头 ( 见图 1) 是早期抑制快速响应型喷头 (K=242)，对保护高货垛
仓库具有特殊的优势，而不需再装设货架内喷头。
ESFR-17 下垂型喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括
纸箱包装的非发泡类塑料等货品，货品最大堆高为 10.7m，屋面板最大高度为 12.2m。保
护纸箱包装发泡塑料商品，货品最大高度 7.6m，最大屋面板高 9.1m。另外也可保护圆筒
状包装的纸制品仓库和橡胶轮胎仓库，最大货品高度、屋面板高度及水力计算参数详见函
索资料。
ESFR-17 下垂型喷头热元件中心线离屋面板的最大距离为 305mm，最小距离为
102mm。
ESFR-17 下垂型喷头必须遵循产品资料，NFPA 相关标准以及 FM 的要求进行安装和
维护。不正确的安装和维护会降低喷头的灭火性能甚至损坏喷头。
动作：易熔连接组件由两个等长的连接件通过一薄焊接层相连。当达到动作温度时，
焊点熔断，两等长连杆分离，启动喷头洒水。
根据不断进行的新的灭火试验，ESFR-17 下垂型喷头的应用正逐渐超出现行经认可
的限定范围。ESFR-17 喷头是特殊喷头，其水力计算方法和安装要求与标准喷头不同，
经 FM 认证的喷头设计参数和安装要求资料请向办事处索取。
图 1 ESFR-17 型早期抑制快速响应下垂型喷头
FANCYIND 1. 框架 1 7 8 FANCYIND 3/4" NPT 图 2 W-21 型喷头扳手
FANCYIND
1-13/16"
(46,0 mm)
1/2"
(12,7 mm)
“接口侧”朝向喷头接口
2. 溅水盘
3. 紧压螺钉
4. 连接钩 9 6 3-9/16" 公称旋入量
5. 支撑杆 (90,5 mm) 温度传感组件
6. 连接组件 5
7. 球座 扳手平面
8. 弹性垫片 4 两侧均有
9. 弹射弹簧
3
扳手钳口
2 公称动作温度
1-7/8"(47,6 mm)
技术数据
型号 ESFR-17 TY7226 最大工作压力 12.1bar
样式 快速响应早期抑制下垂型 工称动作温度 74° C 101° C
螺纹口径 3/4" NPT 喷头安装专用工具型号 W-21
流量特性系数 K 242( 英制 K=16.8) 外观 天然黄铜
认证 FM ESFR 型喷头美国专利号
专利号
6,336,509 和 6,868,917
