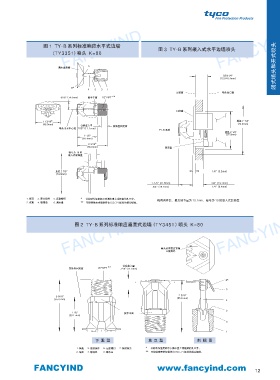

FANCYIND 图 1 TY-B 系列标准响应水平式边墙 图 3 TY-B 系列嵌入式水平边墙喷头
FANCYIND
(TY3351) 喷头 K=80

5
溅水盘挡板
5/8±1/4” 闭式喷头和开式喷头
(15.9±6.4mm)
6 ★
4 2 3 1
安装面 喷头接口面
9/16” (14.3mm) 扳手平面 1/2” NPT ★★

封闭盘

1-13/16 ★ 直径 2-7/8”
(46.0mm) 公称旋入量 装饰盘固定面 (73.0mm)
★
喷头出水中心线 7/16 (11.1 mm)
TY-B 系列
直径 2-1/4”
1-1/2” (57.2mm)
(38.1mm)
2-3/16 ★
(55.6mm) 固定盘
标号为 10 的
嵌入式装饰盘
直径 2-7/8” 1/8” (3.2mm)
(73.0mm)
1-1/4” (31.8mm) 3/4” (19.1mm)
3/4” (19.1mm) 1/4” (6.4mm)

1. 框架 3. 密封组件 5. 压紧螺钉 ★ 公称动作温度标示在溅水盘上或框架的孔口旁。
配有两件装、最大调节量为 19.1mm、标号为 10 的嵌入式装饰盘
2. 球座 4. 玻璃泡 6. 溅水盘 ★★ 可按特殊要求提供符合 ISO 7/1 标准的接头螺纹。

FANCYIND FANCYIND 箭头必须垂直背墙 FANCYIND
图 2 TY-B 系列标准响应垂直式边墙 (TY3451) 喷头 K=80

且指向外

公称旋入量
装饰盘固定面 1/2” NPT ★★ 7/16” (11.1mm)

6 ★
5
2-3/16”
2-3/16”
(55.6 mm) (55.6 mm) 4
2
1-1/2” 扳手平面
(38.1 mm)
3

1
下垂 型 直立 型 剖视 图
1. 框架 3. 密封组件 5. 压紧螺钉 7. 弹射弹簧 ★ 公称动作温度标示在溅水盘上或框架的孔口旁。
2. 球座 4. 玻璃泡 6. 溅水盘 ★★ 可按特殊要求提供符合 ISO 7/1 标准的接头螺纹。
