FANCYIND TY-FRB 系列 K=40,80,115 FANCYIND
FANCYIND

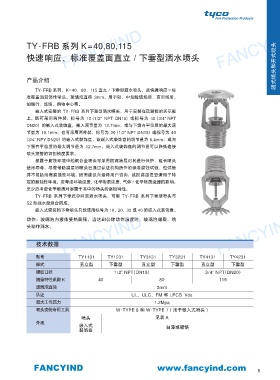

快速响应、标准覆盖面直立 / 下垂型洒水喷头
产品介绍 闭式喷头和开式喷头
TY-FRB 系列、K=40、80、115 直立 / 下垂型洒水喷头，是快速响应－标
准覆盖面装饰性喷头，玻璃泡直径 3mm，用于轻、中危险级场所、商用场所，
如银行、旅馆、购物中心等。
嵌入式安装的 TY-FRB 系列下垂型洒水喷头，用于安装在已装修的天花板
上。既可采用两件装、标号为 10 (1/2” NPT DN15) 或标号为 40 (3/4” NPT
DN20) 的嵌入式装饰盘，嵌入调节量为 12.7mm，或与下垂齐平位置的最大调
节量为 19.1mm；也可采用两件装、标号为 20 (1/2” NPT DN15) 或标号为 40
(3/4” NPY DN20) 的嵌入式装饰盘，该嵌入式装饰盘的调节量为 6.4mm，或与
下垂齐平位置的最大调节量为 12.7mm。嵌入式装饰盘的调节量可以降低连接
喷头短管的切割精度要求。
暴露于腐蚀环境中的铜合金喷头可采用防腐涂层对其进行保护，延长喷头
使用寿命。尽管带防腐层的喷头已通过认证机构所作的标准腐蚀试验，但试验
并不包括所有腐蚀性环境。因而建议向最终用户咨询，该防腐层是否适用于特
定的腐蚀性环境。应考虑环境温度、化学物质浓度、气体 / 化学物质流速的影响，
至少应考虑化学物质对暴露于其中的喷头的腐蚀特性。
TY-FRB 系列下垂式中间层洒水喷头，可用 TY-FRB 系列下垂型喷头与
S2 型挡水盘组合而成。
嵌入式安装的下垂喷头只能使用标号为 10， 20，30 或 40 的嵌入式装饰盘。
动作：玻璃泡内液体受热膨胀。当达到公称动作温度时，玻璃泡爆裂，喷
FANCYIND 头动作洒水。 FANCYIND FANCYIND
技术数据
型号 TY1131 TY1231 TY3131 TY3231 TY4131 TY4231
样式 直立型 下垂型 直立型 下垂型 直立型 下垂型
螺纹口径 1/2" NPT(DN15) 3/4" NPT(DN20)
流量特性系数 K 40 80 115
玻璃泡直径 3mm
认证 UL、ULC、FM 和 LPCB Vds
最大工作压力 1.2Mpa
喷头安装专用工具 W-TYPE 6 和 W-TYPE 7 ( 用于嵌入式喷头 )
喷头 见表 A
外观
嵌入式 白漆或镀铬
装饰盘
