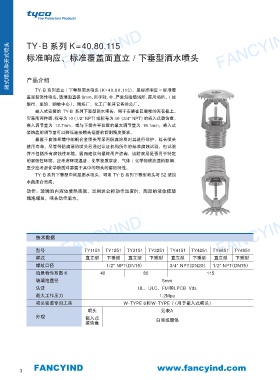

FANCYIND 闭式喷头和开式喷头 TY-B 系列 K=40,80,115 FANCYIND
FANCYIND
标准响应、标准覆盖面直立 / 下垂型洒水喷头
产品介绍
TY-B 系列直立 / 下垂型洒水喷头 (K=40,80,115)，是标准响应 - 标准覆
盖面装饰性喷头，玻璃泡直径 5mm，用于轻、中、严重危险级场所、商用场所。( 如
银行、旅馆、购物中心 )。精炼厂、化工厂和其它各类公厂。
嵌入式安装的 TY-B 系列下垂型洒水喷头，用于安装在已装修的天花板上。
它采用两件装、标号为 10 (1/2” NPT) 或标号为 40 (3/4” NPT) 的嵌入式装饰盘。
嵌入调节量为 12.7mm，或与下垂齐平位置的最大调节量为 19.1mm。嵌入式
装饰盘的调节量可以降低连接喷头短管的切割精度要求。
暴露于腐蚀环境中的铜合金喷头可采用防腐涂层对其进行保护，延长喷头
使用寿命。尽管带防腐层的喷头已通过认证机构所作的标准腐蚀试验，但试验
并不包括所有腐蚀性环境。因而建议向最终用户咨询，该防腐层是否用于特定
的腐蚀性环境。应考虑环境温度、化学物质浓度、气体 / 化学物质流速的影响，
至少应考虑化学物质对暴露于其中的喷头的腐蚀特性。
TY-B 系列下垂型中间层洒水喷头，可用 TY-B 系列下垂型喷头与 S2 型挡
水盘组合而成。
动作：玻璃泡内液体受热膨胀。当到达公称动作温度时，膨胀的液体使玻
璃泡爆裂，喷头动作洒水。
FANCYIND 技术数据 FANCYIND FANCYIND
型号
直立型
下垂型
直立型
下垂型
直立型
下垂型
直立型
下垂型
样式 TY1151 TY1251 TY3151 TY3251 TY4151 TY4251 TY4851 TY4951
螺纹口径 1/2" NPT(DN15) 3/4" NPT(DN20) 1/2" NPT(DN15)
流量特性系数 K 40 80 115
玻璃泡直径 5mm
认证 UL、ULC、FM和LPCB Vds
最大工作压力 1.2Mpa
喷头安装专用工具 W-TYPE 6和W-TYPE 7 (用于嵌入式喷头)
喷头 见表A
外观 嵌入式
装饰盘 白漆或镀铬
