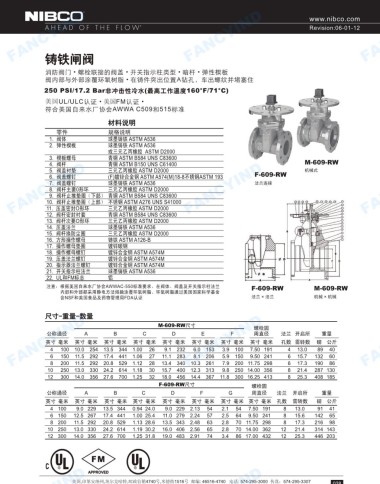

铸铁闸阀

消防阀门·螺栓联接的阀盖·开关指示柱类型·暗杆·弹性棋板
阀内部与外部涂覆环氧树脂·在铸件突出位置A钻孔，车出螺纹并堵塞住
250 PSI/’ 7.2 Bar非冲击性冷水｛最高工作温度唱 60°F/71°C)
美国 UL/ULC 认证·美国 FM 认证·
符合美国自来水厂协会AWWA C509和 515标准

材料说明
零件 规格说明
1. 商苦 球墨铸铁 ASTMA536
2. 弹性棋板 球墨铸铁 ASTMA536
或三元乙丙橡胶 ASTM 02000
3. 棋板螺母 青铜 ASTM 8584 UNS C83600
4. 阀杆 青铜 ASTM 8150 UNS C61400 F-609-RW M-609-RW
5. 阀盖衬垫
机械式
三元乙丙橡胶 ASTM 02000
FANCYIND FANCYIND 球墨铸铁 ASTMA536 FANCYIND FANCYIND
6. 阀盖螺钉
(F）镀辞合金钢 ASTM A57 4(M)18-8不锈钢ASTM 193
7. 阀盖螺钉
法兰连接
8. 阀杆主要0形环
三元乙丙橡胶 ASTM 02000
9. 阀杆止推垫圈（下部）
青铜 ASTM 8584 UNS C83600
10. 阀杆止推垫圈（上部）
不锈钢 ASTM A276 UNS 841000
11. 压盖密封O形环
12. 阀杆密封衬套
青铜 ASTM 8584 UNS C83600
13. 阀杆次要O形环 三元乙丙橡胶 ASTM 02000
三元乙丙橡胶 ASTM 02000
14. 压盖法兰 球墨铸铁 ASTMA536
15. 阀杆换防尘圈 三元乙丙橡胶 ASTM 02000
16. 方形操作螺母 铸铁 ASTM A126-B
17. 操作螺母垫圄 镀铸碳钢
18. 操作螺母螺钉 镀钵合金钢 ASTMA574M
19. 压盖法兰螺钉 镀辞合金钢 ASTMA574M
20. 指示器法兰螺钉 镀辑合金钢 ASTMA574M
21. 开关指示柱法兰 球墨铸铁 ASTMA536 ¢ G
22. UL和 FM标志 铝
注意：根据美国自来水厂协会AWWAC-550标准要求，在阀体、阀盖及开关指示柱法兰 F-609-RW M-609-RW
内部和外部都采用静电方法熔融涂覆环氧树脂。环氧树脂通过美国国家科学基金
会NSF和美国食品及药物管理局 FDA认证 法兰 x 法兰 机械 x 机械
尺寸－重量－数量 M-609-RW尺寸 螺栓圆
FANCYIND FANCYIND A 英寸毫米 1.06 c 26 11.1 283 FANCYIND 法兰开启所 132 40 FANCYIND
公称通径
重量
周直径
F
B
D
E
英寸毫米
英寸毫米
孔数需转数磅公斤
英寸毫米
英寸毫米
英寸毫米
英寸毫米
英寸毫米
89
9.1
6.0 153
3.9 100
100 10.0 254 13.5 344 1.00
7.50 191
232
13.0
4
4
60
5.9 150
9.50 241
6
8.1
206
15.7
150 11.5 292 17.4 441
27
6
17.3
8
10 200 11.5 292 20.8 529 1.12 28 13.4 340 10.3 261 7.9 200 11.75 298 6 21.4 190 86
8
250 13.0 330 24.2 614 1.18
15.7 400 12.3 313
30
9.8 250 14.00 356
287 130
12 300 14.0 356 27.6 700 1.25 32 18.0 456 14.4 367 11.8 300 16.25 413 8 25.3 408 185
F-609-RW尺寸 螺栓圆
公称通径 A B c D F G 周直径 法兰开启所 重量
英寸毫米 英寸毫米 英寸毫米英寸毫米 英寸毫米 英寸毫米 英寸毫米英寸毫米孔数需转数 磅公斤
4 100 9.0 229 13.5 344 0.94 24.0 9.0 229 2.13 54 2.1 54 7.50 191 8 13.0 91 41
6 150 12.5 267 17.4 441 1.00 25.4 11.0 279 2.24 57 2.5 64 9.50 241 8 15.6 142 65
8 200 11.5 292 20.8 529 1.13 28.6 13.5 343 2.48 63 2.8 70 11.75 298 8 17.3 216 98
10 250 13.0 330 24.2 614 1.19 30.2 16.0 406 2.56 65 2.8 70 14.00 362 12 21.4 314 143
12 300 14.0 356 27.6 700 1.25 31.8 19.0 483 2.91 74 3.4 86 17.00 432 12 25.3 446 203
c⑥
<’> ⑩
APPROVED
FANCYIND
FANCYIND FANCYIND 中国·上海泉峰流体控制设备有限公司，电话 021-66116686 .传真 021-36361370 • http://www.gofine.com.cn - FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编 46516-4740
电话 574-295-3000 传真： 574-295-3307
