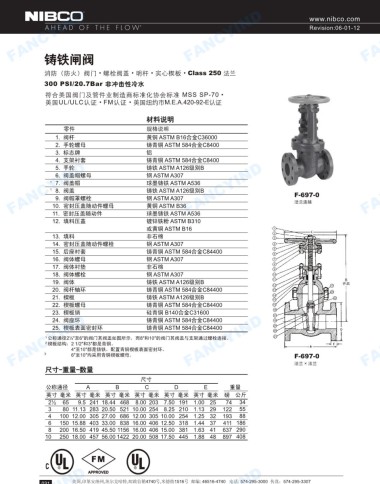

铸铁闸阀

消防（防火）阀门·螺栓阀盖·明杆·实心棋板 ·Class 250 法兰
300 PSl/20. 7Bar 非冲击性冷水
符合美国阀门及管件业制造商标准化协会标准 MSS SP-70 •
美国 UL/ULC 认证 •FM 认证·美国纽约市M. E.A.420-92-E认证

材料说明
零件 规格说明
1. 阀杆 黄铜 ASTM 816合金C36000
2. 手轮螺母 铸青铜 ASTM 584合金C8400
3. 标志牌 铝
4. 支架衬套 铸青铜 ASTM 584合金C8400
5. 手轮 铸铁 ASTMA126级别 B
FANCYIND
FANCYIND FANCYIND 球墨铸铁 ASTMA536 F-697-0 FANCYIND
6. 阀盖帽螺母
钢 ASTMA307
1 7. 阀盖帽
1 8. 阀盖
铸铁 ASTMA126级别 B
9. 阀帽罩螺栓
钢 ASTMA307
法兰连接
10. 密封压盖随动件螺母
黄铜 ASTM 836
11. 密封压盖随动件
12. 填料压盖 球墨铸铁 ASTMA536
镀辞铁粉 ASTM 8310
或黄铜 ASTM 816
13. 填料 非石棉
14. 密封压盖随动件螺栓 §同 ASTMA307
15. 后座衬套 铸青铜 ASTM 584合金C84400
16. 阀体螺母 钢 ASTMA307
17. 阀体衬垫 非石棉
18. 阀体螺栓 钢 ASTMA307
19. 阀体 铸铁 ASTMA126级别 B
20. 阀杆轴环 铸青铜 ASTM 584合金C84400
21. 模板 铸铁 ASTMA126级别 B
22. 模板螺母 铸青铜 ASTM 584合金C84400
23. 模板销 硅青铜 8140合金C31600
24. 阀座环 铸青铜 ASTM 584合金C84400
FANCYIND FANCYIND FANCYIND F-697-0 FANCYIND
铸青铜 ASTM 584合金C84400
25. 模板表面密封环
1 公柿、通径2~”至6”的阀门其阀盖如图所示，而8’和 10＂的阀门其阀盖与支架通过螺栓连接。
2 棋板结构： 2 1/2呀口3＂都是青铜。
4’至 10＂都是铸铁，配置青铜模板表面密封环。
6’至 10＂均采用青铜模板螺母。

尺寸－重量－数量 法兰 x 法兰
尺寸
公称通径 A B C D E 重量
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米 英寸毫米磅公斤
2% 65 9.5 241 18.44 468 8.00 203 7.50 191 1.00 25 74 34
3 80 11.13 283 20.50 521 10.00 254 8.25 210 1.13 29 122 55
4 100 12.00 305 27.00 686 12.00 305 10.00 254 1.25 32 193 88
6 150 15.88 403 33.00 838 16.00 406 12.50 318 1.44 37 411 186
8 200 16.50 419 45.50 1156 16.00 406 15.00 381 1.63 4 才 637 290
10 250 18.00 457 56.00 1422 20.00 508 17.50 445 1.88 48 897 408
