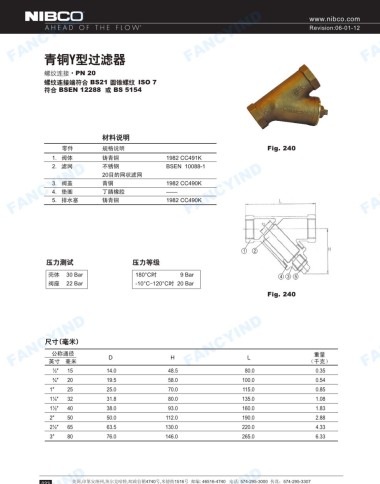

青铜Y型过滤器

螺纹连接· PN 20
螺纹连接端符合 852唱圆锥螺纹 ISO 7
符合 BSEN 唱 2288 或 BSS’ 54

材料说明

零件 规格说明 Fig. 240
1. 阀体 铸青铜 1982 CC491K
2. 滤网 不锈钢 BSEN 10088-1
FANCYIND FANCYIND 青铜 1982 CC490K L FANCYIND
FANCYIND
20 目的网状滤网
3. 阀盖
垫圄
4.
丁腊橡胶
5.
排水塞
铸青铜
1982 CC490K

压力测试 压力等级

壳体 30 Ba「 180。C时 9 Bar
阀座 22 Ba「 -10。c 120。C时 20 Bar
Fig. 240

FANCYIND FANCYIND FANCYIND 重量 FANCYIND

尺寸（毫米）

公称通径
D
H
L
英寸毫米
y,• 15 14.0 48.5 80.0 （千克）
0.35
%” 20 19.5 58.0 100.0 0.54
25 25.0 70.0 115.0 0.85
rn· 32 31.8 80.0 135.0 1.08
rn· 40 38.0 93.0 160.0 1.83

2" 50 50.0 112.0 190.0 2.88
2Y," 65 63.5 130.0 220.0 4.33
3” 80 76.0 146.0 265.0 6.33
