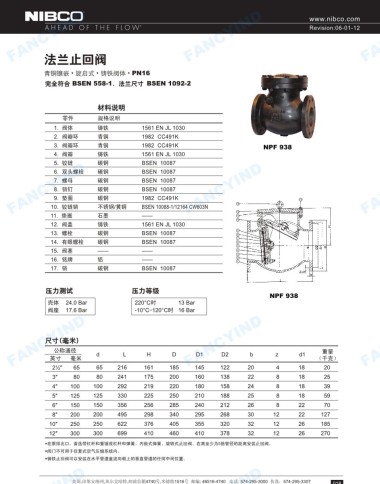

法兰止回阀

青铜镶嵌·旋启式·铸铁阀体 ·PN’ 6
完全符合 BSEN 558叶，法兰尺寸 BSEN ’ 092-2

材料说明

零件 规格说明
1. 阀体 铸铁 1561 EN JL 1030
2. 阀瓣环 青铜 1982 CC491K
3. 阀瓣环 青铜 1982 CC491K NPF 938
4. 阀瓣 铸铁 1561 ENJL1030
5. 接链 碳钢 BSEN 10087
FANCYIND FANCYIND 碳钢 BSEN 10087 FANCYIND FANCYIND
6. 双头螺栓
碳钢
BSEN 10087
7 螺母
碳钢
8. 3肖钉
BSEN 10087
碳钢
9. 垫圄
1982 CC491K
10. 接链销
石墨
11. 垫圄 不锈钢／黄铜 BSEN 10088-1/12164 CW603N
12. 阀盖 铸铁 1561 EN JL 1030
13. 螺栓 碳钢 BSEN 10087
14. 有眼螺栓 碳钢 BSEN 10087
15. 阀塞
16. 铭牌 铝
17. 销 碳钢 BSEN 10087

压力测试 压力等级
NPF 938
壳体 24.0 Bar 220°c时 13 Bar
阀座 17.6 Bar -10。c-120°c时 16 Ba「

FANCYIND FANCYIND d L H D FANCYIND z d1 重量 FANCYIND

尺寸（毫米）
公柿、通径
D2
D1
b
英寸
20
2~” 毫米 65 216 161 185 145 122 20 4 18 （ 千克）
65
3• 80 80 241 175 200 160 138 22 8 18 25
4’ 100 100 292 219 220 180 158 24 8 18 39
5” 125 125 330 225 250 210 188 25 8 18 59
6" 150 150 356 256 285 240 212 26 8 22 70
8” 200 200 495 298 340 295 268 30 12 22 127
10· 250 250 622 376 405 355 320 32 12 26 185
12’ 300 300 699 410 460 410 378 32 12 26 270
＊在泵排出口 ， 首选带杠杆和重锤或杠杆和弹簧、 内嵌式弹簧、旋转式止回阀 。 在离至少为5倍管径的距离安装止回阀。
州理门不可用于往复式空气压缩系统内 。
＊铸铁止回阀可以安装在水平管道盒流向朝上的垂直管道的任何中间位置。
