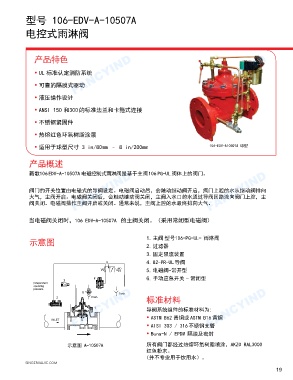

型号 106-EDV-A-10507A FANCYIND

电控式雨淋阀

产品特色
FANCYIND • UL 标准认定消防系统 FANCYIND
FANCYIND

• 可靠的隔膜式驱动

• 液压操作设计

• ANSI 150 和300 的标准法兰和卡箍式连接

• 不锈钢紧固件

• 热熔红色环氧树脂涂层

• 适用于球型尺寸 3 in/80mm – 8 in/200mm 106-EDV-A10507A 球型

产品概述
新歌106 EDV-A-10507A 电磁控制式雨淋阀是基于主阀106 PG-UL 阀体上的阀门。
FANCYIND 阀门的开关位置由电磁式的导阀设定。电磁阀启动后，会触动继动阀开启，阀门上腔的水从继动阀排向 FANCYIND
FANCYIND

大气，主阀开启。电磁阀关闭后，会触动继动阀关闭，主阀入水口的水通过导阀回路流向阀门上腔，主
阀关闭。电磁阀操作主阀开启或关闭。通常来说，主阀上腔的水最终排向大气。

当电磁阀关闭时，106 EDV-A-10507A 的主阀关闭。（采用常闭型电磁阀）

1. 主阀 型号106-PG-UL- 雨淋阀
示意图
2. 过滤器

3. 固定限流装置
4. 82-PR-UL 导阀
5. 电磁阀-常开型
6. 手动应急开关 – 常闭型

FANCYIND FANCYIND 标准材料 FANCYIND

导阀系统组件的标准材料为:

• ASTM B62 青铜或 ASTM B16 黄铜
• AISI 303 / 316 不锈钢支管
• Buna-N / EPDM 隔膜及密封

示意图 A-10507A 所有阀门都经过热熔环氧树脂喷涂，AKZO RAL3000
红色粉末。
（并不专业用于饮用水）。
