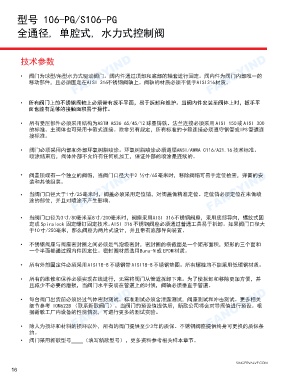

型号 106-PG/S106-PG FANCYIND

全通径, 单腔式, 水力式控制阀

FANCYIND 技术参数 FANCYIND FANCYIND

• 阀门为球型/角型水力式驱动阀门。阀内件通过顶部和底部的轴套进行固定。阀内件为阀门内部唯一的
移动部件，且必须固定在AISI 316不锈钢阀轴上。阀轴的材质必须不低于AISI316材质。

• 所有阀门上的不锈钢阀轴上必须带有扳手平面，易于拆卸和维护。当阀内件安装至阀体上时，扳手平
面也能有足够的接触面积易于操作。

• 所有受压部件必须采用结构为ASTM A536 65/45/12 球墨铸铁。法兰连接必须采用 AISI 150或 AISI 300
的标准。主阀体也可采用卡箍式连接。除非另有规定，所有标准的卡箍连接必须遵守钢管或IPS管道连
接标准。

• 阀门必须采用内部和外部环氧树脂喷涂。环氧树脂喷涂必须遵循ANSI/AWWA C116/A21.16 技术标准。
喷涂结束后，阀体外部不允许有任何机加工，保证外部的喷涂是连续的。

• 阀盖顶端有一个独立的阀帽，当阀门口径大于2 ½寸/65毫米时，移除阀帽可易于定位检查，弹簧的安
FANCYIND
FANCYIND
FANCYIND • 当阀门口径大于1寸/25毫米时，阀盖必须采用定位销，对阀盖做精准定位。定位销必须定位在未做喷
装和其他组装。

涂的部位，并且对喷涂不产生影响。

• 当阀门口径为3寸/80毫米至8寸/200毫米时，阀座采用AISI 316不锈钢阀座，采用底部导向，螺纹式固
定或 Spiralock 固定螺钉固定技术。AISI 316 不锈钢阀座必须通过普通工具易于拆卸。如果阀门口径大
于10寸/250毫米，那么阀座为两片式设计，并且带有底部导向装置。

• 不锈钢阀座与阀座密封圈之间必须是气泡级密封，密封圈的横截面是一个矩形面积，矩形的三个面和
一个半面都通过阀内件固定住。密封圈材质选用Buna-N 或 EPDM 材质。

• 所有外部固定件必须采用AISI18-8 不锈钢带 AISI18-8 不锈钢垫圈。所有螺栓均不能采用低碳钢材质。

• 所有的维修和保养必须实现在线进行，无需将阀门从管道拆卸下来。为了使拆卸和移除更加方便，并
且减少不必要的磨损，当阀门水平安装在管道上的时候，阀轴必须垂直于管道。
FANCYIND
FANCYIND • 每台阀门出货前必须经过气体密封测试。标准测试必须含泄露测试，阀座测试和冲击测试。更多相关
FANCYIND
细节参考 IOM622B （联系新歌阀门）。当阀门的预设值提供后，新歌公司将会对导阀值进行预设。根
据新歌工厂内设备的性能情况，可进行更多的测试实验。

•
除人为损坏和材料的损坏以外，所有的阀门提供至少3年的质保。不锈钢阀座提供终身可更换的质保条
约。
• 阀门采用新歌型号____（填写新歌型号），更多资料参考相关样本章节。

SINGERVALVE.COM
16
