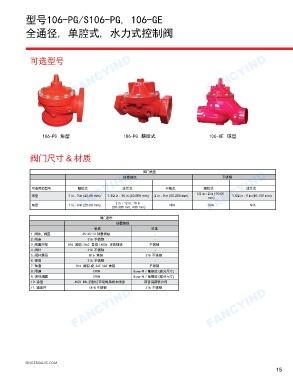

型号106-PG/S106-PG, 106-GE FANCYIND

全通径, 单腔式, 水力式控制阀

FANCYIND 可选型号 FANCYIND FANCYIND

106-PG 角型 106-PG 螺纹式 106-GE 球型

阀门尺寸 & 材质

阀门类型 不锈钢
球墨铸铁
FANCYIND
FANCYIND
FANCYIND 可选用的型号 1 in - 3 in (25-80 mm) 1-1/2 in - 36 in (40-900 mm) 2 in - 8 in (50-200 mm) 1/2 in - 2 in (15-50 1-1/2 in - 6 in (40-150 mm)
螺纹式
法兰式
螺纹式
法兰式
卡箍式
球型
mm)
2 in - 12 in, 16 in
1 in - 3 in (25-80 mm)
N/A
N/A
N/A
角型
阀门部件 (50-300 mm, 400 mm)
球墨铸铁
标准 可选
1. 阀体，阀盖 65-45-12 球墨铸铁 -
2. 阀座 316 不锈钢 -
3. 阀瓣内部 B16 黄铜 / B62 青铜 / A536 球墨铸铁 不锈钢
4. 阀杆 316 不锈钢 -
5. 阀杆螺母 B16 黄铜 316 不锈钢
6. 弹簧 316 不锈钢 -
7. 轴套 B16 黄铜 或 SAE 660 青铜 不锈钢
8. 隔膜 EPDM Buna-N / 氟橡胶 (部分尺寸)
9. 弹性阀瓣 EPDM Buna-N / 氟橡胶 (部分尺寸)
10. 涂层 AKZO RAL 消防红环氧树脂粉末喷涂 请咨询新歌公司
11. 紧固件 18-8 不锈钢 316 不锈钢
FANCYIND FANCYIND FANCYIND

SINGERVALVE.COM
15
