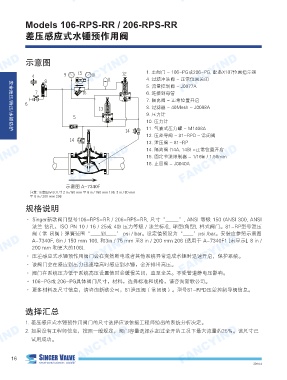

            Models 106-RPS-RR / 206-RPS-RR                                    FANCYIND                                       FANCYIND

            差压感应式水锤预作用阀






 FANCYIND   示意图                 FANCYIND                       1. 主阀门 - 106-PG或206-PG, 配备X107位置指示器                           FANCYIND
                                                                              FANCYIND

                                                               4. 过滤冲洗阀 - 正常位置关闭
                                                               5. 流量控制阀 - J0077A
                                                               6. 连接到母管
                                                               7. 隔离阀 - 正常位置开启
                                                               8. 过滤器 - 40Mesh - J0098A
                                                               9. 压力计
                                                               10. 压力计
                                                               11. 气囊式压力罐 - M1408A
     安全泄压/持压/水锤防护
                                                               12. 压差导阀 - 81-RPD – 常闭阀
                                                               13. 泄压阀 - 81-RP
                                                               14. 隔离阀 (14A, 14B) -正常位置开启
 FANCYIND                       FANCYIND                       16. 止回阀 - J0040A                                              FANCYIND
                                                                              FANCYIND
                                                               15. 固定节流限制器 - 1/16in / 1.58mm





                             示意图 A-7340F
              注意: 示意图显示尺寸 2 in / 50 mm 至 6 in / 150 mm 106, 3 in / 80 mm
              至 8 in / 200 mm 206
            规格说明


            · Singer新歌阀门型号106-RPS-RR / 206-RPS-RR, 尺寸“_____”, ANSI 等级 150 (ANSI 300, ANSI
               法兰 钻孔,ISO PN 10 / 16 / 25或 40) 压力等级 / 法兰标准, 球型(角型), 样式阀门。81-RP型号泄压
               阀(常 闭阀)弹簧范围“____到____” psi / bar。设定值预设为“____”psi /bar。安装应参照示意图
               A-7340F, 6in / 150 mm 106, 和3in / 75 mm 至8 in / 200 mm 206 (适用于 A-7340F1 [未显示], 8 in /
 FANCYIND   · 压差感应式水锤预作用阀门会在突然断电或者其他系统异常造成水锤时迅速开启,保护系统。                                                                      FANCYIND
                                                                              FANCYIND
                                FANCYIND
               200 mm 和更大的106).

            · 该阀门会在感应到压力迅速增高时感应到水锤,全开排出高压。
            · 阀门在系统压力低于系统高压设置值时会缓慢关闭,直至全关。不受管道静电压影响。
            · 106-PG或 206-PG具体阀门尺寸,材料,选择标准和规格,请咨询新歌公司。
            · 更多材料及尺寸信息,请咨询新歌公司,81泄压阀(常闭阀)。型号81-RPD压差控制导阀信息。




            选择汇总

            1. 差压感应式水锤预作用阀门的尺寸选择应该依据工程师给出的系统分析决定。

            2. 如果没有工程师信息,按照一般规定,阀门容量选择在超过全开的工况下最大流量的25%。该尺寸已
 FANCYIND     试用成功。             FANCYIND                                      FANCYIND                       2014.4          FANCYIND
