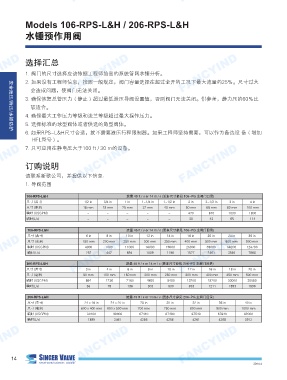

Models 106-RPS-L&H / 206-RPS-L&H FANCYIND

水锤预作用阀

FANCYIND 选择汇总 FANCYIND FANCYIND FANCYIND

1. 阀门的尺寸选择应该依据工程师给出的系统管网水锤分析。
2. 如果没有工程师信息，按照一般规定，阀门容量选择在超过全开的工况下最大流量的25%。尺寸过大
会造成问题，使阀门无法关闭。

3. 确保恢复总管压力（静止）超过最低泄压导阀设置值，否则阀门无法关闭。供参考，静力压的60%比
较适合。
4. 确保最大工作压力等级和法兰等级超过最大操作压力。
5. 选择标准的球型阀体或者供选的角型阀体。

6. 如果RPS-L&H尺寸合适，就不需要液压行程限制器。如果工程师坚持需要，可以作为备选设 备（增加
安全泄压/持压/水锤防护
HFL型号）。
7. 只可应用在静电压大于100 ft / 30 m的设备。
FANCYIND 订购说明 FANCYIND FANCYIND FANCYIND

请联系新歌公司，并提供以下信息：
1. 导阀范围

106-RPS-L&H 流量 45 ft / s or 14 m / s (更多尺寸参见 106-PG 主阀门目录)
尺寸 (英寸) 1/2 in 3/4 in 1 in 1-1/4 in 1-1/2 in 2 in 2-1/2 in 3 in 4 in
尺寸 (毫米) 15 mm 19 mm 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 100 mm
瞬时 (USGPM) - - - - - 470 670 1030 1800
瞬时(L/s) - - - - - 30 42 65 114

106-RPS-L&H 流量 45 ft / s or 14 m / s (更多尺寸参见 106-PG 主阀门目录)
14 in
6 in
12 in
8 in
10 in
20 in
24 in
36 in
尺寸 (英寸) 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 500 mm 600 mm 900 mm
16 in
FANCYIND 206-RPS-L&H FANCYIND 11000 16000 19000 FANCYIND 124700 FANCYIND
尺寸 (毫米)
25000
39000
7000
56200
4000
瞬时 (USGPM)
3546
1577
2461
1009
694
瞬时(L/s)
252
7868
1199
442
流量 45 ft / s or 14 m / s (更多尺寸参见 206-PG 主阀门目录)
18 in
20 in
尺寸 (英寸)
12 in
16 in
6 in
4 in
3 in
8 in
10 in
尺寸 (毫米) 80 mm 100 mm 150 mm 200 mm 250 mm 300 mm 400 mm 450 mm 500 mm
瞬时 (USGPM) 564 1236 2160 4800 8400 13200 19200 30000 30050
瞬时(L/s) 36 78 136 303 530 833 1211 1893 1896
206-RPS-L&H 流量 45 ft / s or 14 m / s (更多尺寸参见 206-PG 主阀门目录)
尺寸 (英寸) 24 x 16 in 24 x 20 in 28 in 30 in 32 in 36 in 40 in
尺寸 (毫米) 600 x 400 mm 600 x 500 mm 700 mm 750 mm 800 mm 900 mm 1000 mm
瞬时 (USGPM) 30100 39000 67440 67490 67540 67640 62000
瞬时(L/s) 1899 2461 4255 4258 4261 4268 3912
FANCYIND FANCYIND FANCYIND 2014.4 FANCYIND
