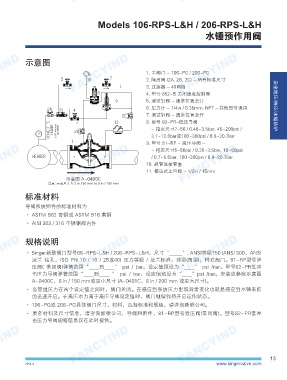

Models 106-RPS-L&H / 206-RPS-L&H FANCYIND

水锤预作用阀

FANCYIND 示意图 FANCYIND 1. 主阀门 - 106-PG / 206-PG FANCYIND
FANCYIND

2. 隔离阀 (2A, 2B, 2C) - 所有标准尺寸
3. 过滤器 - 40网筛
4. 型号 852-B 关闭速度控制阀
5. 测试针阀 - 通常位置全开
6. 压力计 - 1/4in / 6.35mm, NPT – 其他型号适用 安全泄压/持压/水锤防护
7. 测试针阀 - 通常位置全开
8. 型号 82-PR–低压导阀
- 指定尺寸7-50 / 0.48-3.5bar, 45-200psi /
3.1-13.8bar或100-300psi / 6.9-20.7bar
9. 型号 81-RP - 高压导阀 -
- 指定尺寸5-50psi / 0.35-3.5bar, 10-80psi
FANCYIND 示意图 A-0400C 10. 规管连接管塞 FANCYIND FANCYIND
FANCYIND
/ 0.7-5.5bar, 100-300psi / 6.9-20.7bar.

11. 摆动式止回阀 - 1/2in / 15mm

注意: 示意尺寸为 2 in / 50 mm to 6 in / 150 mm

标准材料

导阀系统组件的标准材料为：
· ASTM B62 青铜或 ASTM B16 黄铜

· AISI 303 / 316 不锈钢阀内件

FANCYIND 规格说明 FANCYIND FANCYIND FANCYIND

· Singer新歌阀门型号06-RPS-L&H / 206-RPS-L&H，尺寸“_____”, ANSI等级150 (ANSI 300，ANSI
法兰 钻孔，ISO PN 10 / 16 / 25或40) 压力等级 / 法兰标准，球型(角型)，样式阀门。81-RP型号泄
压阀( 常闭阀)弹簧范围“____到____” psi / bar。设定值预设为“____” psi /bar。型号82-PR低冲
击压力导阀弹簧范围“____到____ ” psi / bar，设定值预设为“____”psi /bar。安装应参照示意图
A-0400C，6 in / 150 mm或更小尺寸 (A-0401C，8 in / 200 mm 或更大尺寸)。
· 当管道压力在两个设定值之间时，阀门关闭。在感应到系统压力出现异常变化也就是感应到水锤来临
前迅速开启。在高压水力高于高压导阀设定值时，阀门继续保持开启运作状态。
· 106-PG或 206-PG具体阀门尺寸，材料，选择标准和规格，请咨询新歌公司。

· 更多材料及尺寸信息，请咨询新歌公司，导阀和附件，81-RP型号泄压阀(常闭阀)。型号82-PR低冲
击压力导阀规格信息仅在此时提供。

FANCYIND 2014.4 FANCYIND FANCYIND 13 FANCYIND
