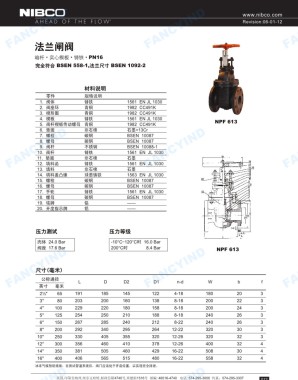

法兰闸阀

暗杆·实心棋板·铸铁 ·PN’ 6
完全符合 BSEN 558－唱，法兰尺寸 BSEN 唱 092-2

材科说明
零件 规格说明
1. 阀体 铸铁 1561 EN JL 1030
2. 阀座环 青铜 1982 CC491K
3. 樱形圈 青铜 1982 CC491K
4. 模牛皮 镑铁 1561 EN JL 1030
5. 阀杆棋板传动螺母青铜 1982 CC491K NPF6唱 3
6. 垫圈 碳钢 石墨＋ 13Cr
非石棉
FANCYIND FANCYIND 碳钢 BSEN 10087 FANCYIND
FANCYIND
BSEN 10087
7. 螺栓
8. 螺母
不锈钢
9. 阀杆
BSEN 10088-1
镑铁
10. 阀杆
1561 EN JL 1030
石墨
11. 垫圈
非石棉
12. 填料函
13. 填料 铸铁 1561 EN JL 1030
石墨
非石棉
14. 填料盖凸缘 球墨铸铁 1563 EN JL 1030
15. 螺栓 碳钢 BSEN 10087
16. 螺母 碳钢 BSEN 10087
17. 手轮 镑铁 1561 EN JL 1030
18. 螺每 碳钢 BSEN 10087
19. 铭牌 铝
20. 开度指示牌 铝
压力测试 压力等级
壳体 24.0 Bar -1 0。C-120。c~才 16.0 Bar
阀座 17.6 Bar 200。C时 8.4 Bar NPF 6唱 3
FANCYIND FANCYIND L D 02 FANCYIND w b FANCYIND

尺寸（毫米）
公称通径
01
n-d
英寸
2Y:.” 毫米 191 185 145 122 4-18 180 20 3
65
3’ 80 203 200 160 138 8-18 200 22 3
4” 100 229 220 180 158 8-18 200 24 3
5” 125 254 250 210 188 8-18 240 26 3
6” 150 267 285 240 212 8-22 240 26 3
8” 200 292 340 295 264 12-22 320 30 3
1 。” 250 330 405 355 320 12-26 320 32 3
12” 300 356 460 410 378 12-26 400 32 4
14” 350 381 505 460 429 16-22 508 30 4
16” 400 406 565 515 480 16-22 558 32 4
冰冻气候预防措施： 在测试管道系统后，阀门应该处于开启位置， 以实现完全排泄。
