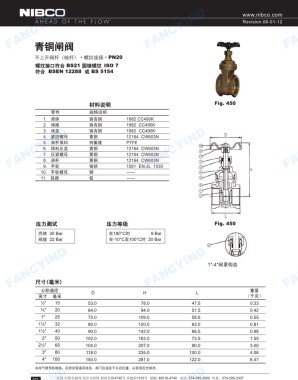

青铜闸阀

不上升阀杆（暗杆）·螺纹连接· PN20
螺纹撞口符合 852唱圆锥螺纹 ISO 7
符合 BSEN 唱 2288 或 855’ 54

材料说明 Fig. 450
零件 规格说明
1. 阀体 镑青铜 1982 CC490K
2. 阀瓣 铸青铜 1982 CC490K
3. 阀盖 铸青铜 1982 CC490K D
FANCYIND FANCYIND 特氟隆 PTFE FANCYIND FANCYIND
紧固螺母
4.
黄铜
12164 CW603N
5. 阀杆填料
6.
黄铜
填料压盖
12164 CW603N
7.
压紧螺母
黄铜
12164 CW603N
8. 阀杆
黄铜
12164 CW603N
9.
手轮
10. 手轮螺母 镑铁 1561 EN-JL 1030
钢
11. 铭牌 铝
压力测试 压力等级 Fig. 450

壳体 30 Bar 在180。C时 9 Bar
阀座 22 Bar 在－10。C至100°c时 20 Bar

FANCYIND FANCYIND FANCYIND 1 ”－4”阀罩构造 FANCYIND

尺寸（毫米）
公称通径 D H L 重量
英寸 毫米 （ 千克 ）
%’ 15 53.0 78.0 47.5 0.33
%" 20 64.0 94.0 51.5 0.42
25 70.0 109.0 58.6 0.55
1%" 32 80.0 120.0 63.0 0.81
1%" 40 90.0 142.0 66.5 0.98
2’ 50 102.0 163.0 73.5 1.55
2%” 65 104.0 207.0 90.0 3.00
3” 80 118.0 235.0 100.0 4.06
4" 100 150.0 281.0 122.0 6.47
冰冻气候预防措施． 在测试管道系统后，阀门应该处于开启位置， 以实现完全排泄。 电话 574-295-3000 传真： 574-295-3307
FANCYIND
FANCYIND FANCYIND 中国 · 上海来峰流体控制设备有限公司，电话. 021-6611 6686 . 传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
rm
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号 邮编 46516-4740
