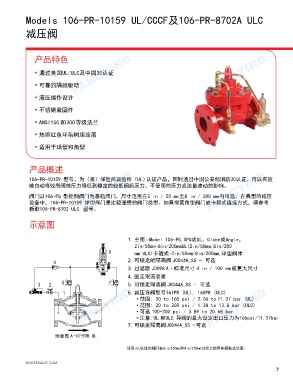

Page 7 - Singer Valve_加拿大_新歌阀门_消防产品样本_选型手册_雨淋阀_减压阀_泄压阀
P. 7
FANCYIND
FANCYIND
FANCYIND
Models 106-PR-10159 UL/CCCF及106-PR-8702A ULC
减压阀
产品特色
FANCYIND
FANCYIND • 通过美国UL/ULC及中国3C认证 FANCYIND
• 可靠的隔膜驱动
• 液压操作设计
• 不锈钢紧固件
• ANSI150 和300等级法兰
• 热熔红色环氧树脂涂层
• 适用于球型和角型
产品概述
FANCYIND
FANCYIND
FANCYIND 地自动将较高阀前压力降低到稳定的较低阀后压力，不受阀前压力或流量波动的影响。
106-PR-10159 型号，为（美）保险商实验所（UL）认证产品，同时通过中国公安部消防3C认证。可以有效
阀门以106-PG 型控制阀门为基础阀门，尺寸范围在2 in / 50 mm 至 8 in / 200 mm内可选。在典型的减压
设备中，106-PR-10159 球型阀门是比较理想的阀门类型。如果需要角型阀门或卡箍式连接方式，请参考
新歌106-PR-8702 ULC 型号。
示意图
1. 主阀 - Model 106-PG,SPG或GE，Globe或Angle，
2in/50mm-8in/200mmUL(2in/50mm,8in/200
mm ULC)卡箍式-2in/50mm-8in/200mm,球型阀体
2. 可锁定的隔离阀 J0044A_SS - 可选
3. 过滤器 J0098 A - 标准尺寸 4 in / 100 mm 或更大尺寸
4. 固定限流装置
5. 可锁定隔离阀 J0044A_SS - 可选
6. 减压导阀型号161PR (UL), 160PR (ULC)
FANCYIND FANCYIND • 范围: 20 to 200 psi / 1.38 to 13.8 bar (ULC)
FANCYIND
• 范围: 30 to 165 psi / 2.06 to 11.37 bar (UL)
• 可选 100-300 psi / 3.89 to 20.68 bar
• 注意: UL 和ULC 导阀的最大设定出口压力为165psi/11.37bar
示意图 A-10159B UL 7. 可锁定隔离阀 J0044A_SS - 可选
注意： UL认证的阀门在6in/150mm和8in/200mm口径上选用非接触式活塞。
SINGERVALVE.COM
7
