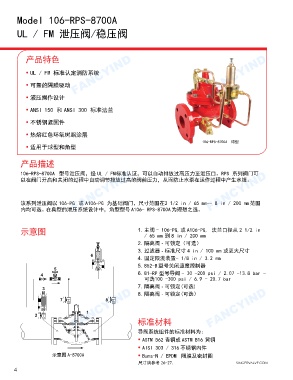

Model 106-RPS-8700A FANCYIND
UL / FM 泄压阀/稳压阀
产品特色
FANCYIND • UL / FM 标准认定消防系统 FANCYIND
FANCYIND
• 可靠的隔膜驱动
• 液压操作设计
• ANSI 150 和 ANSI 300 标准法兰
• 不锈钢紧固件
• 热熔红色环氧树脂涂层
106-RPS-8700A 球型
• 适用于球型和角型
产品描述
106-RPS-8700A 型号泄压阀，经 UL / FM标准认证，可以自动排放过高压力至泄压口。RPS 系列阀门可
以在阀门开启和关闭的过程中自动调节排放过高的阀前压力，从而防止水泵在运作过程中产生水锤。
FANCYIND 该系列泄压阀以 106-PG 或 A106-PG 为基础阀门，尺寸范围在2 1/2 in / 65 mm-- 8 in / 200 mm 范围
FANCYIND
FANCYIND
内均可选。在典型的泄压系统设计中，角型型号 A106- RPS-8700A 为理想之选。
示意图 1. 主阀 - 106-PG, 或 A106-PG, 法兰口径从 2 1/2 in
/ 65 mm 到 8 in / 200 mm
2. 隔离阀 - 可锁定（可选）
3. 过滤器 - 标准尺寸 4 in / 100 mm 或更大尺寸
6
4. 固定限流装置- 1/8 in / 3.2 mm
5. 852-B 型号关闭速度控制器
5
4 6. 81-RP 型号导阀 - 30 -200 psi / 2.07 -13.8 bar -
可选100 -300 psi / 6.9 - 20.7 bar
3 7 8 7. 隔离阀 - 可锁定(可选)
8. 隔离阀 - 可锁定(可选）
FANCYIND 2 FANCYIND FANCYIND
1
标准材料
导阀系统组件的标准材料为：
• ASTM B62 青铜或 ASTM B16 黄铜
• AISI 303 / 316 不锈钢内件
示意图 A-8700A • Buna-N / EPDM 隔膜及密封圈
尺寸请参考 26-27. SINGERVALVE.COM
