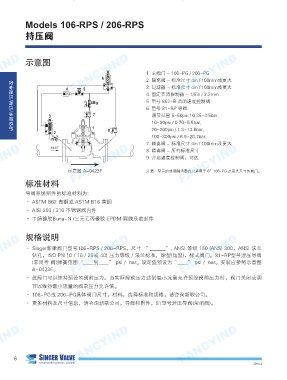

            Models 106-RPS / 206-RPS                                          FANCYIND                                       FANCYIND

            持压阀






 FANCYIND   示意图                 FANCYIND                       1. 主阀门 - 106-PG / 206-PG                                      FANCYIND
                                                                              FANCYIND


                                                               2. 隔离阀 - 标准尺寸 4in / 100mm或更大
                                                               3. 过滤器 - 标准尺寸 4in / 100mm或更大
                                                               4. 固定节流限制器 - 1/8in / 3.2mm
                                                               5. 型号 852-B 关闭速度控制阀
                                                               6. 型号 81-RP 导阀
                                     Free Flow
                                                                  调节范围 5-50psi / 0.35-3.5bar,
                                                                  10-80psi / 0.70-5.5bar,
                                                                  20-200psi / 1.3-13.8bar,
     安全泄压/持压/水锤防护
                                                                  100-300psi / 6.9-20.7bar.
                                                               7. 隔离阀 - 标准尺寸 4in / 100mm及更大
                       INLET                                   8. 隔离阀 - 所有标准尺寸
                                FANCYIND
                                                                              FANCYIND
 FANCYIND                     示意图 A-0423F                      9. 开启速度控制阀,可选                                                 FANCYIND

                                                               注意:显示的非接触活塞式只适用于 6”106-PG 及更大尺寸的阀门。

            标准材料

            导阀系统组件的标准材料为:
            · ASTM B62 青铜或 ASTM B16 黄铜
            · AISI 303 / 316 不锈钢阀内件

            · 丁腈橡胶Buna-N /三元乙丙橡胶 EPDM 隔膜及密封件


            规格说明
 FANCYIND   · Singer新歌阀门型号106-RPS / 206-RPS,尺寸 “ ______”, ANSI 等级 150 (ANSI 300,ANSI 法兰                                      FANCYIND
                                                                              FANCYIND
                                FANCYIND
               钻孔,ISO PN 10 / 16 / 25或 40) 压力等级 / 法兰标准,球型(角型),样式阀门。81-RP型号泄压导阀
               (常闭导 阀)弹簧范围“____到____” psi /  bar。设定值预设为“____” psi /  bar。安装应参照示意图
               A-0423F。
            · 此阀门可以维持预设的阀前压力。当实际阀前压力达到最小流量允许预设阀前压力时,阀门关闭或调

               节以维持最小流量的阀前压力允许值。
            · 106-PG或 206-PG具体阀门尺寸,材料,选择标准和规格,请咨询新歌公司。
            · 更多材料及尺寸信息,请咨询新歌公司,导阀和附件,81型号泄压导阀(常闭阀)。


            •
