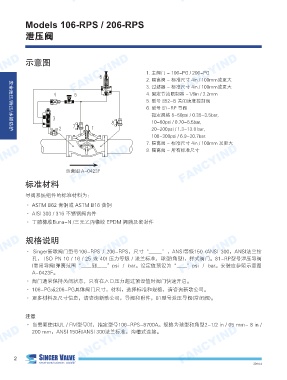

            Models 106-RPS / 206-RPS                                          FANCYIND                                       FANCYIND

            泄压阀






                                                                              FANCYIND
 FANCYIND   示意图                 FANCYIND                       1. 主阀门 - 106-PG / 206-PG                                      FANCYIND


                                                               2. 隔离阀 - 标准尺寸 4in / 100mm或更大
                                                               3. 过滤器 - 标准尺寸 4in / 100mm或更大
                                                               4. 固定节流限制器 -1/8in / 3.2mm
                                                               5. 型号 852-B 关闭速度控制阀
                                                               6. 型号 81-RP 导阀
                                                                  指定规格 5-50psi / 0.35-3.5bar,
                                                                  10-80psi / 0.70-5.5bar,
                                                                  20-200psi / 1.3-13.8 bar,
     安全泄压/持压/水锤防护
                                                                  100-300psi / 6.9-20.7bar.
                                                               7. 隔离阀 - 标准尺寸 4in / 100mm 及更大
                                                               8. 隔离阀 - 所有标准尺寸
                                FANCYIND
 FANCYIND                    示意图 A-0423F                                      FANCYIND                                       FANCYIND





            标准材料

            导阀系统组件的标准材料为:

            · ASTM B62 青铜或 ASTM B16 黄铜
            · AISI 303 / 316 不锈钢阀内件
            · 丁腈橡胶Buna-N /三元乙丙橡胶 EPDM 隔膜及密封件




 FANCYIND   规格说明                FANCYIND                                      FANCYIND                                       FANCYIND
            ·  Singer新歌阀门型号106-RPS  /  206-RPS,尺寸“_____”,ANSI等级150  (ANSI  300,ANSI法兰钻
               孔, ISO PN 10 / 16 / 25 或 40) 压力等级 / 法兰标准,球型(角型),样式阀门。81-RP型号泄压导阀
               (常闭导阀)弹簧范围“____到____”psi  /  bar。设定值预设为“____”psi  /  bar。安装应参照示意图
               A-0423F。
            · 阀门通常保持关闭状态,只有在入口压力超过预设值时阀门快速开启。
            · 106-PG或206-PG具体阀门尺寸,材料,选择标准和规格,请咨询新歌公司。

            · 更多材料及尺寸信息,请咨询新歌公司,导阀和附件,81型号泄压导阀(常闭阀)。



            注意
            · 当需要使用UL / FM型号时,指定型号106-RPS-8700A。规格为球型和角型2-1/2 in / 65 mm- 8 in /
               200 mm,ANSI 150和ANSI 300法兰标准,沟槽式连接。
