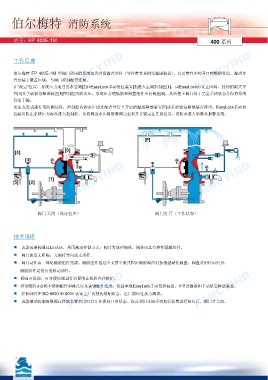

Page 16 - Bermad_以色列伯尔梅特_消防产品样本_选型手册_雨淋阀_泄压阀_减压阀_泵控阀等

FANCYIND
FANCYIND

伯尔梅特 消防系统 FANCYIND

型号：FP 400E-1M 400 系列

工作原理
FANCYIND
FANCYIND 伯尔梅特 FP 400E-1M 型阀门适用的系统包含封闭湿式导管（导管带有易熔塞温感装置），以及带有多种开口喷嘴的管道。湿式导
FANCYIND

管安装于覆盖区域，与阀门控制配管连接。

在“设定”位置，系统压力通过引水管路[2]和EasyLock手动复位装置[3]进入主阀控制腔[1]，由EasyLock内置止回阀、封闭的湿式导
管[4]及手动紧急释放装置[5]控制腔内的水压。系统压力使隔膜和阀盘组件压向阀座[6]，从而使主阀门处于完全关闭状态并保持系统
管道干燥。
发生火灾或进行消防测试时，控制腔内的水压通过湿式导管上开启的温感释放装置[F]或手动紧急释放装置排出。EasyLock手动复
位装置防止系统压力再次进入控制腔，从而阀前水压将雨淋阀完全顶开并锁定在开启位置，消防水进入喷淋及报警系统。

[F]

[4]
[6]

[3]

FANCYIND [5] [2] [1] FANCYIND 15B FANCYIND

阀门关闭（设定位置） 阀门打开（工作状态）

技术规格

■ 该款雨淋阀通过UL认证，采用液动控制方式；阀门为球型阀体，阀体内具有弹性隔膜组件。
■ 阀门流道无阻隔，无阀杆导向或支承杆。
■ 阀门动作由一体化隔膜组件完成。隔膜组件包括全支撑平衡式模压隔膜和内衬加强型硬化阀盘，阀盘采用径向密封。
隔膜组件是仅有的移动部件。
FANCYIND
FANCYIND ■ 控制部件由316不锈钢配管和接头以及黄铜配件组成，包括本地EasyLock手动复位装置、Y型过滤器和手动紧急释放装置。
FANCYIND
■ 阀盖可拆卸，可方便快速进行必要的在线检查和维护。
■ 控制部件在ISO 9000 和 9001 认证工厂内预先装配组合，出厂前经过水力测试。
■ 该款液动控制雨淋阀在释放装置启用时打开并保持开启状态。仅在利用本地手动复位装置进行复位后，阀门才关闭。
