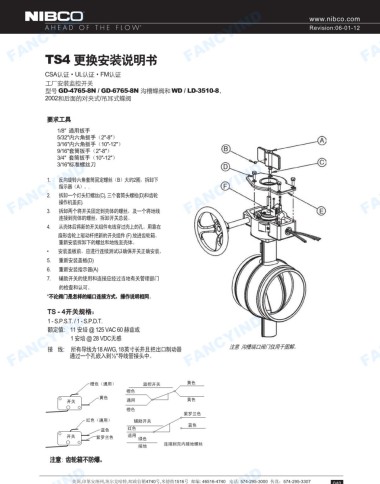

TS4 更换安装说明书
CSA认证 ·UL认证 ·FM认证
工厂安装监控开关
型号 GD-4765-SN I GD-6765-SN 沟槽蝶阀和 WD/LD-35’0-S,
2002和后面的对夹式／吊耳式蝶阀
要求工具
1/8＂通用扳手
日32＂内六角扳手（ 2’毡’）
3/16＂内六角扳手（ 1 。”－12’）
9/16＂套筒扳手（2”毡’）
3/4’套筒扳手（ 10"-12")
3/16哧准螺丝刀
FANCYIND FANCYIND FANCYIND FANCYIND
反向旋转六角套筒固定螺丝 CB）大约2圈，拆卸下
1.
指示器 CA）。．
拆卸一个灯头钉螺丝（C)，三个套筒头螺栓（D阳齿轮
2.
操作机盖（E).
拆卸两个将开关固定到壳体的螺丝，及－个将地线
3.
连接到壳体的螺丝，拆卸开关总装。
4. 从壳体后将新的开关组件电线穿过壳上的孔。用靠在
扇形齿轮上驱动杆把新的开关组件（月放进齿轮箱。
重新安装拆卸下的螺丝和地线至壳体。
安装盖板前，应进行连续测试以确保开关正确安装。
5. 重新安装盖板（D)
6. 重新安装指示器（A)
7. 辅助开夫的使用和连接应经过当地有关管理部门
的检查和认可。
＊不论阀门是怎样的端口连接方式，操作说明相同。
TS-4开关规格：
1 -S.P.S.T. / 1 -S.P.D.T.
FANCYIND FANCYIND FANCYIND FANCYIND
11 安培＠ 125VAC60 赫兹或
额定值：
1 安培＠ 28VDC无感
注意沟撞撞口润门仅用于图解
所有导线为 18AWG, 18英寸长井且把出口制动器
接线：
通过一个孔嵌入到%’导线管接头中。
橙色（通用） 监控开关 黄色
橙色
豆二〉〈
黄色
橙色
紫罗兰色
~色
红色（通用〉
蓝色
适用 绿色
接地 连接到壳内接地螺丝
注意：齿轮箱不防爆。
