           型号 106-(*)-AC                                                      FANCYIND                                       FANCYIND
           非接触活塞式调节消能阀 - KARI 抗气蚀系统

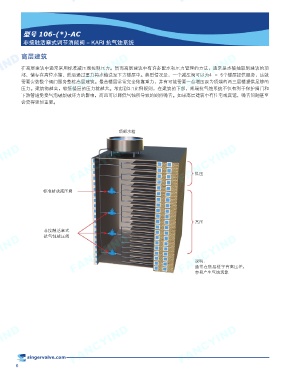

          高层建筑
 FANCYIND  在高层建筑中通常采用标准减压阀控制压力。然而高层建筑中有许多配水和压力管理的方法,通常是水被抽取到建筑的顶                                                             FANCYIND
                                                                              FANCYIND
                                FANCYIND
          部、储存在高位水箱、然后通过重力将水输送至下方楼层中。典型情况是,一个减压阀可以为4  –  5个楼层提供服务,这就
          需要安装数个阀门服务整栋高层建筑。最高楼层常常完全依靠重力,并有可能需要一台增压泵为顶端的两三层楼提供足够的
          压力。建筑物越高,较低楼层的压力就越大。考虑到3:1比例规则,在建筑的下部,凯瑞抗气蚀系统不仅有利于保护阀门和
          下游管道免受气泡破裂破坏力的影响,而且可以降低气蚀所导致的剧烈噪音。如果高层建筑中有住宅或宾馆,噪音问题甚至
          会变得更加重要。






                                                    顶部水箱




 FANCYIND                       FANCYIND                                      FANCYIND                                       FANCYIND




                                                                                    低压


                   标准新歌减压阀







                                                                                    高压
                    非接触活塞式
                    抗气蚀减压阀
 FANCYIND                       FANCYIND                                      FANCYIND                                       FANCYIND



                                                                                    说明:
                                                                                    通常在低层楼宇有高压差,
                                                                                    容易产生气蚀现象














 FANCYIND                       FANCYIND                                      FANCYIND                                       FANCYIND
